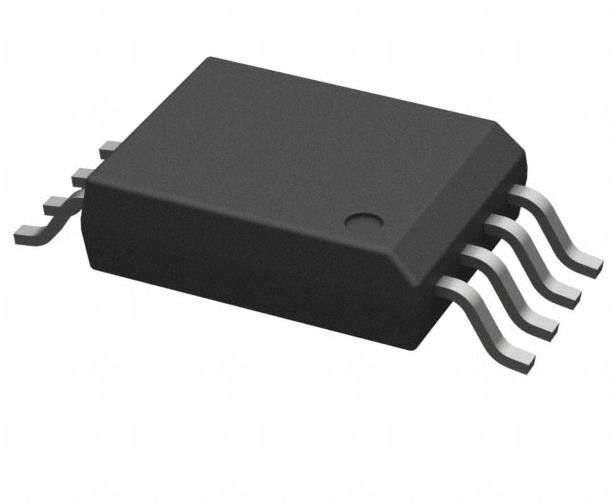

UCC5310MCDWVR 4.3A Torfahrer Kapazitätskopplung 3000Vrms 1 Kanal 8-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | UCC5310MCDWVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Spannung - Isolierung: | 3000Vrms |
|---|---|---|---|
| Gleichtakt-vorübergehende Immunität (Minute): | 100kV/µs | Laufzeitverzögerung tpLH/tpHL (maximal): | 75ns, 75ns |
| Impuls-Breiten-Verzerrung (maximal): | 20ns | Anstieg / Fallzeit (Typ): | 12ns, 10ns |
| Strom - Ausgangsleistung hoch, niedrig: | 2.4A, 1.1A | Gegenwärtig - Höchstleistung: | 4.3A |
| Markieren: | 3000Vrms UCC5310MCDWVR-Gatentreiber,Die Anforderungen an die Anwendungsberechtigung sind wie folgt zu erfüllen:,4.3A UCC5310MCDWVR-Torbetreiber |
||
Produkt-Beschreibung
SN74LVC1G08DCKR UND Gate IC 1 Kanal SC-70-5 1,65 V ~ 5,5 V 32mA, 32mA
Spezifikationen Die in Absatz 1 genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Isolatoren - Torbetreiber | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Technologie | Kapazitätskopplung |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 3000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 100 kV/μs |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 75n, 75n |
| Impulsabweiteverzerrung (maximal) | 20n |
| Anstieg / Abstieg (Typ) | 12n, 10n |
| Strom - Ausgangsleistung hoch, niedrig | 2.4A, 1.1A |
| Strom - Spitzenleistung | 4.3A |
| Spannung - Vorwärts (Vf) (Typ) | - |
| Spannung - Ausgangsversorgung | 13.2V ~ 33V |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Genehmigungsstelle | CQC, UR, VDE |
| Basisproduktnummer | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Merkmale derDie in Absatz 1 genannten Angaben sind zu beachten.
• Funktionsoptionen
¢ Split Outputs (UCC53x0S)
¢ UVLO mit Bezug auf GND2 (UCC53x0E)
️ Miller-Klemmoption (UCC53x0M)
• 8-Stift-D- (4-mm-Streifen) und DWV- (8,5mm-Streifen) Paket
• Verzögerung der Vermehrung von 60 ns (typisch)
• 100 kV/μs Mindest CMTI
• Isolationsbarriere > 40 Jahre
• 3-Volt bis 15-Volt Eingangsspannung
• bis zu 33 V Antriebsspannung 8 V und 12 V UVLO-Optionen
• Negative 5-V-Behandlungskapazität an Eingangspins
• Sicherheitsbezogene Zertifizierungen: ¥ 7000-VPK Isolation DWV (Planned) und 4242-VPK Isolation D nach DIN V VDE V 0884-11:2017-01 und DIN EN 61010-1
¥ 5000-VRMS DWV und 3000-VRMS D Isolationsgrad für 1 Minute pro UL 1577
¢ CQC-Zertifizierung nach GB4943.1-2011 D und DWV (geplant)
• CMOS-Eingänge
• Betriebstemperatur: ¥40°C bis +125°C
Einführung vonDie in Absatz 1 genannten Angaben sind zu beachten.
• Motorische Antriebe
• Hochspannungs-Gleichspannungs/Gleichspannungsumwandler
• UPS und PSU
• HEV- und EV-Leistungsmodule
• Solarumrichter
