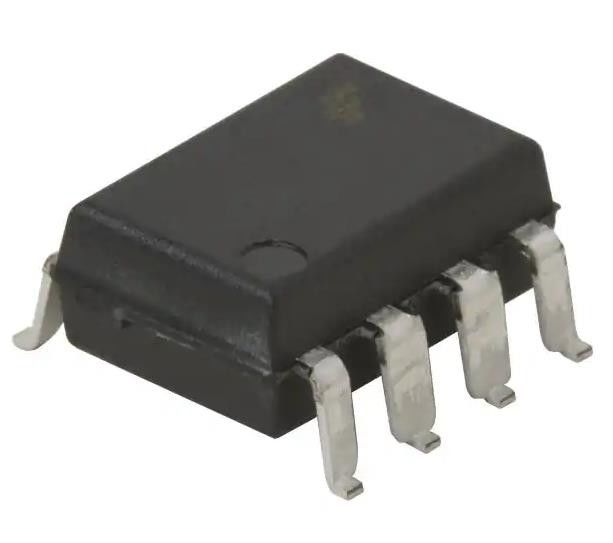

FOD3150ASD 3A Gate Driver Optical Coupling 5000Vrms 1 Kanal 8-SMD
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die in Absatz 1 genannten Angaben sind zu beachten. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Spannung - Isolierung: | 5000Vrms |
|---|---|---|---|
| Gleichtakt-vorübergehende Immunität (Minute): | 20kV/µs | Laufzeitverzögerung tpLH/tpHL (maximal): | 500ns, 500ns |
| Impuls-Breiten-Verzerrung (maximal): | 300 ns | Anstieg / Fallzeit (Typ): | 60ns, 60ns |
| Strom - Ausgangsleistung hoch, niedrig: | 2A, 2A | Gegenwärtig - Höchstleistung: | 3A |
| Markieren: | FOD3150ASD Torfahrer,Die in Absatz 1 genannten Angaben sind zu beachten.,1 Kanal-Gate-Treiber |
||
Produkt-Beschreibung
FOD3150ASD 3A Gate Driver Optical Coupling 5000Vrms 1 Kanal 8-SMD
Spezifikationen Die in Absatz 1 genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Isolatoren - Torbetreiber | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Optische Kopplung |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 5000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 20 kV/μs |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 500 ns, 500 ns |
| Impulsabweiteverzerrung (maximal) | 300 ns |
| Anstieg / Abstieg (Typ) | 60 ns, 60 ns |
| Strom - Ausgangsleistung hoch, niedrig | 2A, 2A |
| Strom - Spitzenleistung | 3A |
| Spannung - Vorwärts (Vf) (Typ) | 1.5V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 25 mA |
| Spannung - Ausgangsversorgung | 15V bis 30V |
| Betriebstemperatur | -40 °C ~ 100 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SMD, Möwenflügel |
| Lieferanten-Gerätepaket | 8-SMD |
| Genehmigungsstelle | UL |
| Basisproduktnummer | Der Begriff FOD3150 |
Merkmale derDie in Absatz 1 genannten Angaben sind zu beachten.
• Hohe Geräuschdichtigkeit mit mindestens 20 kV/s
• Die Verwendung von P-Kanal-MOSFETs in der Ausgangsphase ermöglicht eine Ausgangsspannungsschwankung in der Nähe der Versorgungsschiene
• Breiter Spannungsbereich von 15 V bis 30 V
• Schnelle Schaltgeschwindigkeit
* Maximale Verzögerung der Ausbreitung von 500 ns
* 300 ns maximale Verzerrung der Pulsbreite
• Unter Spannungssperre (UVLO) mit Hysterese
• Erweiterter industrieller Temperaturbereich, Temperaturbereich von -40°C bis 100°C
• Sicherheits- und Zulassungsverfahren
* UL1577, 5000 VRMS für 1 Minute
* DIN EN/IEC60747-5-2
• > 8,0 mm Freiraum und Kriechweite (Option T)
• Dies ist ein Pb-freies Gerät
Einführung vonDie in Absatz 1 genannten Angaben sind zu beachten.
• Industrielle Wechselrichter
• Ständige Stromversorgung
• Induktionsheizung
• Isolierter IGBT/Power MOSFET Gate Drive
