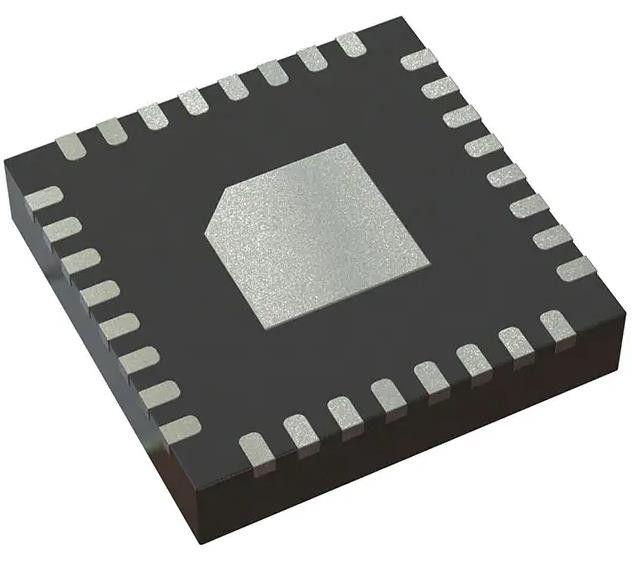

6PAIC3109TRHBRQ1 Audio-Schnittstelle 16 b, 20 b, 24 b, 32 b I2C, I2S 32-VQFN (5x5)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | 6PAIC3109TRHBRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ: | Audio | Datenoberfläche: | I2C, I2S |
|---|---|---|---|
| Auflösung (Bits): | 16 b, 20 b, 24 b, 32 b | Sie sind in Sigma Delta.: | - Ja, das ist es. |
| S/N-Verhältnis, ADCs/DACs (db) Typ: | 92 / 102 | Dynamikwerte, ADCs/Art DACs (DB): | 93 / 97 |
| Spannung - Versorgung, Entsprechung: | 2.7V ~ 3.6V | Spannung - Versorgung, Digital: | 1.1V | 3.6V |
| Markieren: | 20 b 6PAIC3109TRHBRQ1 Audio-Schnittstelle,32-VQFN 6PAIC3109TRHBRQ1 Audio-Schnittstelle,24 b 6PAIC3109TRHBRQ1 Audio-Schnittstelle |
||
Produkt-Beschreibung
6PAIC3109TRHBRQ1 Audio-Schnittstelle 16 b, 20 b, 24 b, 32 b I2C, I2S 32-VQFN (5x5)
Spezifikationen 6PAIC3109TRHBRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| CODECS | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Audio |
| Datenoberfläche | I2C, I2S |
| Auflösung (Bits) | 16 b, 20 b, 24 b, 32 b |
| Anzahl der ADC/DAC | Die Bibel, 1/15 |
| Sie sind in Sigma Delta. | - Ja, das ist es. |
| S/N-Verhältnis, ADCs/DACs (db) Typ | 92 / 102 |
| Dynamischer Bereich, ADCs / DACs (db) Typ | 93 / 97 |
| Spannung - Versorgung, analog | 2.7V ~ 3.6V |
| Spannung - Versorgung, digital | 1.1V ~ 3.6V |
| Betriebstemperatur | -40 °C bis 105 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 32-VFQFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 32 VQFN (5x5) |
| Basisproduktnummer | 6PAIC3109 |
Merkmale der6PAIC3109TRHBRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100 Qualifiziert mit folgenden Ergebnissen:
Temperaturstufe 2: von 40°C bis 105°C
HBM ESD Klassifizierung 2
¢ CDM ESD-Klassifizierung C4B
• Mono Audio DAC:
¢ Signal-Rausch-Verhältnis von 102 dBA
Unterstützt Probenraten von 8 kHz bis 96 kHz
3D, Bass, Treble, EQ oder De-Emphasis Effekte
• Mono Audio ADC:
¢ Signal-Rausch-Verhältnis von 92 dBA
Unterstützt Probenraten von 8 kHz bis 96 kHz
¢ Digitale Signalverarbeitung und Lärmfilterung
• Vier Audio-Eingangspins:
️ Bis zu zwei unterschiedliche Eingänge
¢ Bis zu zwei Einleitungen
• Sechs Audio-Ausgabe-Treiber:
Ein vollständig differenziertes oder zwei einseitige Kopfhörer
¢ Mono-Paar von volldifferenziellen Linienausgängen
• Niedrige Leistung: 14-MW Mono, 48-kHz Wiedergabe mit 3,3-Volt-Analogversorgung
• Ultra-Low-Power-Modus mit passivem Analog-Bypass
• Front-End Programmierbarer Verstärker (PGA)
• Programmierbare digitale Verstärkung für DAC-Wiedergabe
• Automatische Gewinnkontrolle (AGC) für die Aufzeichnung
• Programmierbare Mikrofonverzerrungen
• Programmierbares PLL für flexible Uhrgenerierung
• I2C-Steuerungsbus
• Audiodatenformate: I2S, links- und rechtsberechtigt, DSP und TDM
• Stromversorgung:
Analog (AVDD, DRVDD): 2,7 V bis 3,6 V
¢ Digitale Kern (DVDD): 1,525 V bis 1,95 V
¢ Digitale E/A (IOVDD): 1,1 V bis 3,6 V
• Erhältlich in zwei Paketvarianten:
️ Nicht feucht (6PAIC3109TRHBRQ1)
¢ Flanke, die durchnässt werden kann (6PAIC3109TWRHMRQ1)
Einführung von6PAIC3109TRHBRQ1
• Notrufsysteme (eCall)
• Telematische Steuerungseinheit (TCU)
• Fahrzeugkopfteile
