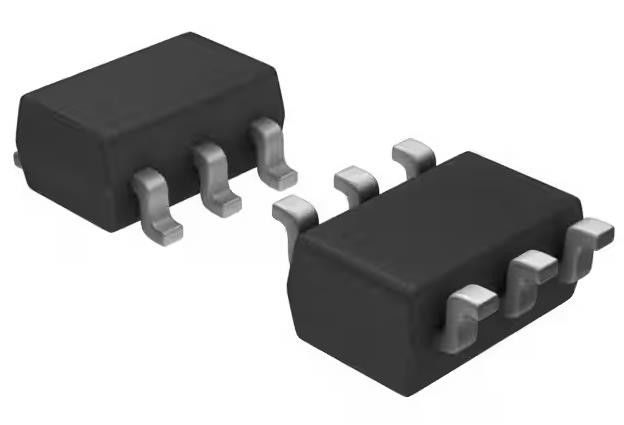

TPS22810DBVR Stromschalter/Treiber 1:1 N-Kanal 2A SOT-23-6 2,7 V ~ 18 V 2A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS22810DBVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 1 | Verhältnis - Eingang:Ausgang: | 0,042361111 |
|---|---|---|---|
| Ausgabekonfiguration: | Hohe Seite | Ausgabeart: | N-Kanal |
| Schnittstelle: | Einschalten/Ausschalten | Spannung - Last: | 2.7V | 18V |
| Gegenwärtig - Ertrag (maximal): | 2A | RDS auf (Art): | 79mOhm |
| Markieren: | SOT-23-6 TPS22810DBVR Stromschalter/Treiber,2A TPS22810DBVR Leistungsschalter/Treiber,2.7V 18V TPS22810DBVR Stromschalter/Treiber |
||
Produkt-Beschreibung
TPS22810DBVR Stromschalter/Treiber 1:1 N-Kanal 2A SOT-23-6 2,7 V ~ 18 V 2A
Spezifikationen TPS22810DBVR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lastantriebe | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 0.042361111 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | N-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 2.7V ~ 18V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Strom - Ausgang (maximal) | 2A |
| Rds An (Typ) | 79mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | Lastentladung, Schleifgeschwindigkeit kontrolliert |
| Fehlersicherung | Übertemperatur, UVLO |
| Betriebstemperatur | -40 °C bis 105 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SOT-23-6 |
| Packung / Gehäuse | SOT-23-6 |
| Basisproduktnummer | TPS22810 |
Merkmale derTPS22810DBVR
• Ein integrierter Einkanal-Lastschalter
• Umgebungstemperatur:
¥40°C bis +105°C
¢ SOT23-6 (DBV): 2-A Höchststrom 1
WSON (DRV): 3-A Höchstkontinuitätsstrom
• Eingangsspannungsbereich: 2,7 V bis 18 V
• Absolute maximale Eingangsspannung: 20 V
• An-Widerstand (RON)
RON = 79 mΩ (typisch) bei VIN = 12 V
• Ruhige Strömung
️ 62 μA (typisch) bei VIN = 12 V
• Abschaltstrom
¥ 500 nA (typisch) bei VIN = 12 V
• Wärmeabschaltung
• Unterspannungssperre (UVLO)
• Einstellbare Schnellentladung (QOD)
• Konfigurierbare Aufstiegszeit mit CT-Pin
• SOT23-6 Paket
️ 2,9 mm × 2,8 mm, 0,95 mm Abstand 1,45 mm Höhe (DBV)
• WSON-Paket
️ 2 mm × 2 mm, 0,65 mm Abstand 0,75 mm Höhe (DRV)
• ESD-Leistung nach JESD 22 geprüft
±2-kV HBM und ±1-kV CDM
Einführung vonTPS22810DBVR
• HD-Fernsehen
• Industrielle Systeme
• Setzen Sie das Top-Box
• Überwachungssysteme
