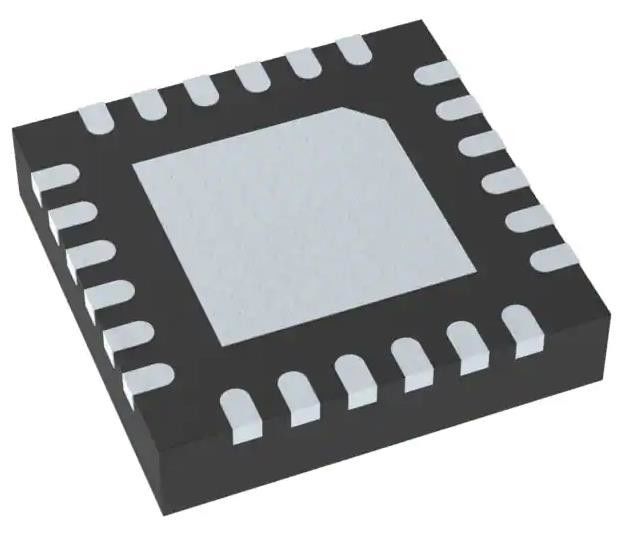

DRV8846RGER Bipolar Motor Treiber Leistung MOSFET Schritt/Richtung 24-VQFN (4x4)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DRV8846RGER |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Funktion: | Fahrer - voll integriert, Steuer- und Leistungsstufe | Ausgabekonfiguration: | Halbbrücke (4) |
|---|---|---|---|
| Schnittstelle: | Schritt/Richtung | Technologie: | Energie MOSFET |
| Schritt-Entschließung: | 1 | 1/32 | Anwendungen: | Schrittmotoren |
| Strom - Ausgang: | 1.4A | Spannung - Versorgung: | 4V | 18V |
| Markieren: | Leistungs-MOSFET DRV8846RGER Bipolar-Motordriver,24-VQFN DRV8846RGER Bipolarer Motorfahrer,DRV8846RGER Bipolarmotorfahrer |
||
Produkt-Beschreibung
DRV8846RGER Bipolar Motor Treiber Leistung MOSFET Schritt/Richtung 24-VQFN (4x4)
Spezifikationen DRV8846RGER
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Fahrer, Steuerungskräfte | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Typ des Motors - Schrittfahrzeug | Bipolar |
| Motortyp - Wechselstrom, Gleichstrom | - |
| Funktion | Fahrer - voll integriert, Steuer- und Leistungsstufe |
| Ausgabekonfiguration | Halbbrücke (4) |
| Schnittstelle | Schritt/Richtung |
| Technologie | Leistungs-MOSFET |
| Schrittlösung | 1 ~ 1/32 |
| Anwendungen | Schrittmotoren |
| Strom - Ausgang | 1.4A |
| Spannung - Versorgung | 4V bis 18V |
| Spannung - Last | 4V bis 18V |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 24-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Einheit für die Überwachung der Luftfahrt |
| Basisproduktnummer | DRV8846 |
Merkmale derDRV8846RGER
• PWM-Mikroschrittmotor-Treiber
Ein integrierter Microstepping-Index
Bis zu 1/32 Mikroschritt
Schritt-/Richtungskontrolle
• Vielfache Verfallsmodi
¢ Smart-Tune-Technologie
Mischverfall
Langsamer Verfall
• Konfigurierbares PWM-Schneiden außerhalb der Zeit
️ 10-, 20-, oder 30-μs Off-Time
• Anpassungsfähige Blankzeit
• Betriebsspannungsbereich von 4 bis 18 V
• 1,4-A (Full-Scale (Max Drive) Strom pro HBridge (bei 25°C)
• Niedrigstrom-Schlafmodus
• 3-Bit Drehmoment-DAC zur Skalierung des Motorstroms
• Wärmeverstärktes Oberflächenmontagepaket
• Schutzmaßnahmen
Überstromschutz (OCP)
️ Thermische Abschaltung (TSD)
️ Fehlerzustandsanzeiger (nFAULT)
Einführung vonDRV8846RGER
• Drucker
• Scanner
• Videoüberwachungskameras
• Projektoren
