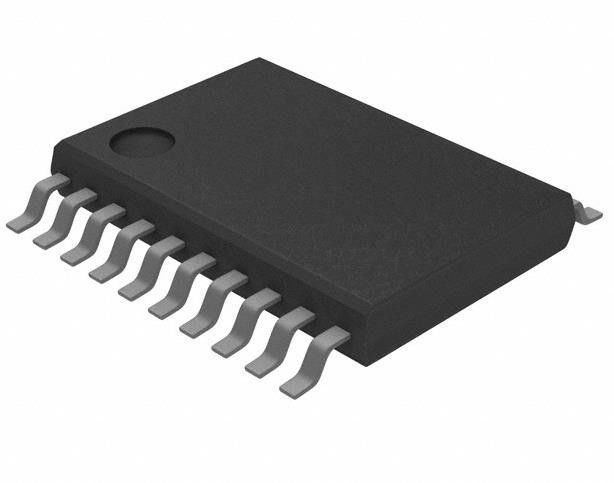

TPS7333QPW Linearspannungsregler IC Positiv fest 1 Ausgang 500mA 20-TSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS7333QPW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 10 V | Spannung - Ausgang (Min/Fest): | 3.3 V |
| Spannungsausfall (maximal): | 0.4V @ 500mA | Strom - Ausgang: | 500 mA |
| Strom - Versorgung (maximal): | µA 550 | Betriebstemperatur: | -40 °C bis 125 °C |
| Markieren: | TPS7333QPW Linearspannungsregler IC,Regler der Spannungs-500mA IC,1 Ausgangsspannungsregler IC |
||
Produkt-Beschreibung
TPS7333QPW Linearspannungsregler IC Positiv fest 1 Ausgang 500mA 20-TSSOP
Spezifikationen TPS7333QPW
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Schlauch |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 10 V |
| Spannung - Ausgang (Min/Fest) | 3.3V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.4V @ 500mA |
| Strom - Ausgang | 500 mA |
| Strom - Versorgung (maximal) | 550 μA |
| PSRR | 51 dB ~ 49 dB (120 Hz) |
| Steuerungsmerkmale | Aktivieren, zurücksetzen |
| Schutzmerkmale | Überströmung, über Temperatur, umgekehrte Polarität |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 20-TSSOP |
| Basisproduktnummer | TPS7333 |
Merkmale derTPS7333QPW
* Erhältlich in 2,5-V, 3-V, 3,3-V, 4,85-V und 5-V Festleistung und verstellbaren Versionen
* Integrierte Präzisions-Versorgungsspannungsüberwacher Überwachungsregulator Ausgangsspannung
* Aktives Signal mit 200 ms Pulsschnitt
* Sehr niedrige Ausfallspannung...Mehrstens 35 mV bei IO = 100 mA (TPS7350)
* Niedriger Ruhezustand Unabhängig von der Belastung. . . 340 μA Typ
* Extrem geringer Schlafstrom,0.5 μA Max.
* 2% Toleranz über den vollen Bereich der Last, der Leitung und der Temperatur für Festleistungsversionen§
* Ausgangsstrombereich von 0 mA bis 500 mA
* Die TSSOP-Paketoption bietet eine reduzierte Komponentenhöhe für kritische Anwendungen
Einführung von TPS7333QPW
Die TPS73xx-Geräte gehören zu einer Familie von Mikroenergie-Low-Drop-Out-Spannungsreglern (LDO).
Sie unterscheiden sich von den TPS71xx und TPS72xx LDO durch ihre integrierte Verzögerungs-Mikroprozessor-Reset-Funktion.
Wenn die Präzisions-Verzögerung nicht erforderlich ist, sollten die TPS71xx und TPS72xx in Betracht gezogen werden.
