TPS74801DRCR Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 1,5A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS74801DRCR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Einstellbar | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 5,5 V | Spannung - Ausgang (Min/Fest): | 0,8 V |
| Spannung - Ausgang (maximal): | 3.6 V | Spannungsausfall (maximal): | 0.16V @ 1.5A |
| Strom - Ausgang: | 1.5A | PSRR: | 50dB | 30dB (1kHz | 300kHz) |
| Markieren: | TPS74801DRCR Linearspannungsregler IC,1 Ausgangsspannungsregler IC,1.5A Spannungsregler-IC |
||
Produkt-Beschreibung
SN74AVC2T45YZPR Spannungsniveausumwandler Zweiränge 1 Schaltkreis 2 Kanal 500Mbps
Spezifikationen TPS74801DRCR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 0.8V |
| Spannung - Ausgang (maximal) | 3.6V |
| Spannungsausfall (maximal) | 0.16V @ 1,5A |
| Strom - Ausgang | 1.5A |
| PSRR | 50 dB ~ 30 dB (1 kHz ~ 300 kHz) |
| Steuerungsmerkmale | Ermöglichen, gut schalten, sanfter starten |
| Schutzmerkmale | Überstrom, Übertemperatur, Kurzschluss, Unterspannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |

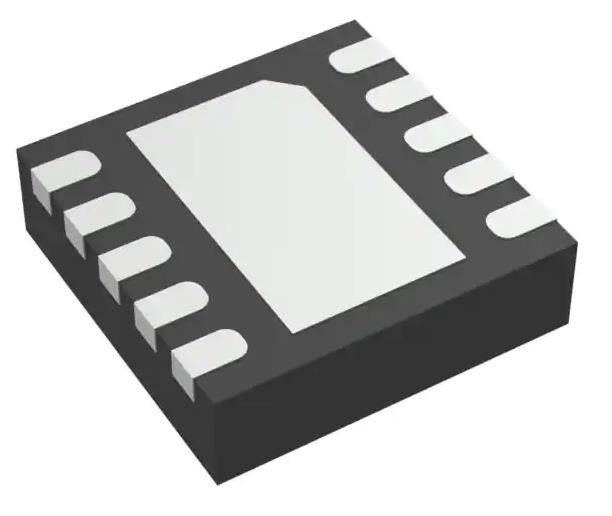

| Packung / Gehäuse | 10-VFDFN exponiertes Pad |
| Lieferanten-Gerätepaket | 10-VSON (3x3) |
| Basisproduktnummer | TPS74801 |
Merkmale derTPS74801DRCR
• VOUT-Bereich: 0,8 V bis 3,6 V
• Ultra-niedriger VIN-Bereich: 0,8 V bis 5,5 V
• VBIAS-Bereich von 2,7 V bis 5,5 V
• Niedriges Ausfallvolumen: 60 mV typisch bei 1,5 A, VBIAS = 5 V
• Leistungsgut (PG) -Ausgang ermöglicht die Überwachung der Versorgung oder liefert ein Sequenzierungssignal für andere Versorgungen
• 2% Genauigkeit über Leitung, Last und Temperatur
• Programmierbarer Soft-Start ermöglicht einen linearen Spannungsstart
• VBIAS ermöglicht einen Betrieb mit niedrigem VIN-Nummernwert mit guter transienter Reaktion
• Stabil bei jedem Ausgangskondensator ≥ 2,2 μF
• Erhältlich in kleinen 3-mm × 3-mm × 1-mm VSON-10- und 5-mm × 5-mm VQFN-20-Verpackungen
