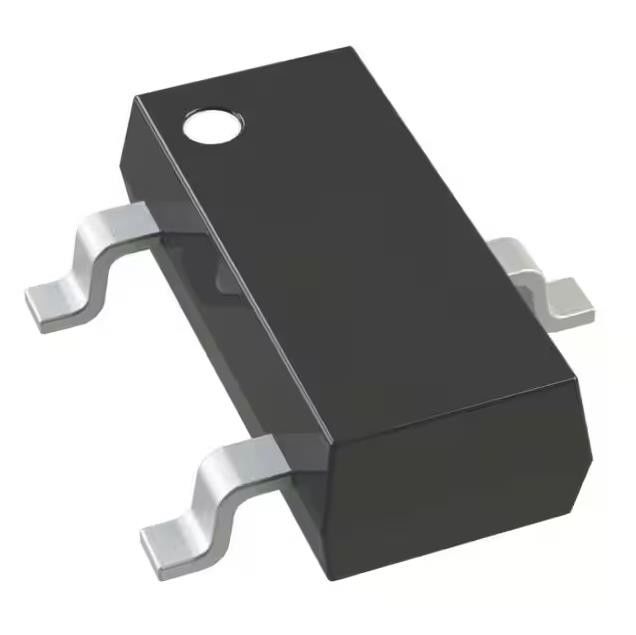

BSS138-7-F Transistor Integrierter Schaltkreis 50V 200mA N-Kanal Mosfet IC SOT-23-3
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | BSS138-7-F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Lassen Sie zur Quellspannung ab (Vdss): | 50 V | Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 220mA (Ta) |
|---|---|---|---|
| Antriebs-Spannung (Max Rds On, Min Rds On): | 10V | RDS auf (maximal) @ Identifikation, Vgs: | 3.5Ohm @ 220mA, 10V |
| Vgs (Th) (maximal) @ Identifikation: | 1.5V @ 250µA | Betriebstemperatur: | -55°C | 150°C (TJ) |
| Markieren: | BSS138-7-F N-Kanal-Mosfet-IC,50 V,200 mA |
||
Produkt-Beschreibung
BSS138-7-F Transistor-IC-Chip N-Kanal 50 V 200 mA 300 mW Oberflächenmontage SOT-23-3
Merkmale von BSS138-7-F
Niedriger Einschaltwiderstand
Niedrige Gate-Schwellenspannung
Niedrige Eingangskapazität
Schnelle Schaltgeschwindigkeit
Geringe Eingangs-/Ausgangsleckage
Völlig bleifrei und vollständig RoHS-konform (Hinweise 1 und 2)
Halogen- und Antimonfrei.„Grünes“ Gerät (Hinweis 3)
Für Automobilanwendungen, die spezifische Änderungen erfordern
ProdukteigenschaftenvonBSS138-7-F
|
Produkt
|
BSS138-7-F
|
|
FET-Typ
|
N-Kanal
|
|
Technologie
|
MOSFET (Metalloxid)
|
|
Drain-Source-Spannung (Vdss)
|
50 V
|
|
Strom – kontinuierlicher Abfluss (Id) bei 25 °C
|
200mA (Ta)
|
|
Antriebsspannung (Max. Rds Ein, Min. Rds Ein)
|
10V
|
|
Rds On (Max) @ Id, Vgs
|
3,5 Ohm bei 220 mA, 10 V
|
|
Vgs(th) (Max) @ Id
|
1,5 V bei 250 µA
|
|
Vgs (Max)
|
±20V
|
|
Eingangskapazität (Ciss) (Max) bei Vds
|
50 pF bei 10 V
|
|
FET-Funktion
|
-
|
|
Verlustleistung (max.)
|
300 mW (Ta)
|
|
Betriebstemperatur
|
-55°C ~ 150°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Gerätepaket des Lieferanten
|
SOT-23-3
|
|
Paket/Koffer
|
TO-236-3, SC-59, SOT-23-3
|
|
Basisproduktnummer
|
BSS138
|
Mechanische Daten von BSS138-7-F
Gehäuse: SOT23
Gehäusematerial: geformter Kunststoff.UL-Klassifizierung der Brennbarkeit
Bewertung 94V-0
Feuchtigkeitsempfindlichkeit: Stufe 1 gemäß J-STD-020
Anschlüsse: Mattzinn-Finish, geglüht über Alloy 42 Leadframe
(Bleifreie Beschichtung).Lötbar gemäß MIL-STD-202, Methode 208
Terminalanschlüsse: Siehe Diagramm
Gewicht: 0,008 Gramm (ungefähr)
| Artikelnummer | Fall | Verpackung |
| BSS138-7-F | SOT23 (Standard) | 3000/Band und Rolle |
| BSS138-13-F | SOT23 (Standard) | 10000/Band und Rolle |
