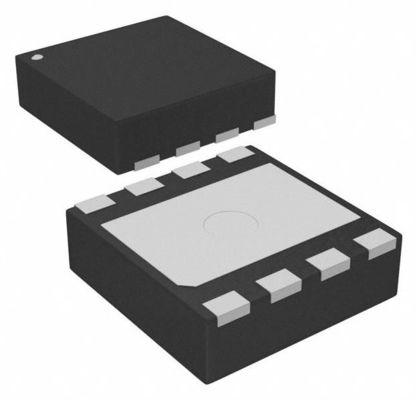

TPS2557QDRBRQ1 Stromschalter/Treiber 1:1 N-Kanal 5A 8-SON (3x3)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS2557QDRBRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 1 | Verhältnis - Eingang:Ausgang: | 0,042361111 |
|---|---|---|---|
| Ausgabekonfiguration: | Hohe Seite | Ausgabeart: | N-Kanal |
| Schnittstelle: | Einschalten/Ausschalten | Spannung - Last: | 2.5V | 6.5V |
| Spannung - Versorgung (Vcc/Vdd): | Nicht erforderlich | Gegenwärtig - Ertrag (maximal): | 5A |
Produkt-Beschreibung
TPS2557QDRBRQ1 Stromschalter/Treiber 1:1 N-Kanal 5A 8-SON (3x3)
Spezifikationen TPS2557QDRBRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Stromverteilungsschalter, Lastantriebe | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingang:Ausgang | 0.042361111 |
| Ausgabekonfiguration | Hochseite |
| Ausgabeart | N-Kanal |
| Schnittstelle | Einschalten/Ausschalten |
| Spannung - Last | 2.5V ~ 6.5V |
| Spannung - Versorgung (Vcc/Vdd) | Nicht erforderlich |
| Strom - Ausgang (maximal) | 5A |
| Rds An (Typ) | 22 mOhm |
| Eingabetyp | Nicht umkehrbar |
| Eigenschaften | Schlachtgeschwindigkeit kontrolliert, Status-Flag |
| Fehlersicherung | Strombegrenzung (Einstellbar), Übertemperatur, UVLO |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8 Son (3x3) |
| Packung / Gehäuse | 8-VDFN-Belegtes Pad |
| Basisproduktnummer | TPS2557 |
Merkmale derTPS2557QDRBRQ1
• AEC-Q100 Qualifiziert
HBM ESD-Klassifizierungsstufe H2
¢ Geräte CDM ESD-Klassifizierungsebene C5
• Funktionell sicher
¢ Verfügbare Dokumentation zur Unterstützung der Konzeption von Funktionssicherheitssystemen
• Erfüllt die Anforderungen an die USB-Strombegrenzung
• Einstellbarer Stromgrenzwert, 500 mA 5 A (typisch)
• ±6,5% Stromgrenzgenauigkeit bei 4,5 A
• Schnelle Kurzschlussreaktion (typisch 3,5 μs)
• 22-mΩ MOSFET mit hoher Seitenleistung
• Betriebsbereich: 2,5 V bis 6,5 V
• maximale Standby-Versorgungsströmung von 2 μA
• eingebauter Weichstart
• 15-kV- und 8-kV-ESD-fähige Systemebene
• Sicherheitsbezogene Zertifizierungen:
¢ UL für UL 2367 anerkannt
CB-Zertifizierung für IEC 60950
CB-Zertifizierung für IEC 62368
Anwendung vonTPS2557QDRBRQ1
USB-Ladeanschlüsse für Fahrzeuge
Umwelt- und Exportklassifizierungen vonTPS2557QDRBRQ1
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
