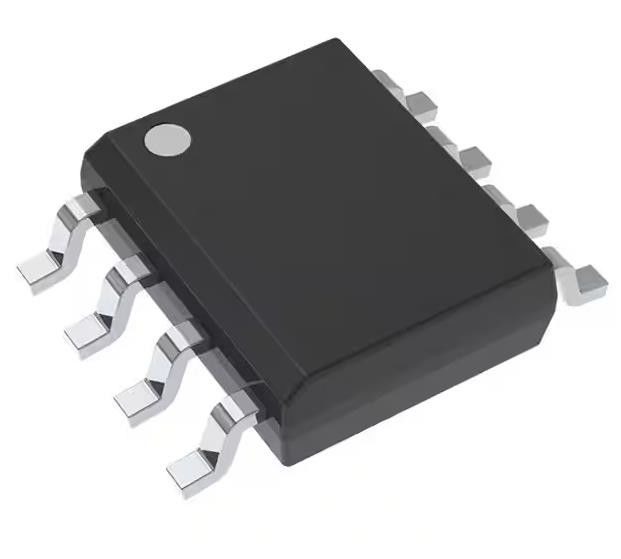

UCC27424DR Niedrigseitige Gate-Treiber Elektronische IC-Chips Nicht-Invertierbare 8-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | UCC27424DR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Niedrig-seitig | Kanaltyp: | Unabhängig |
|---|---|---|---|
| Zahl von Fahrern: | 2 | Torart: | N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung: | 4V bis 15V | Logik-Spannung - VIL, VIH: | 1V, 2V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 4A, 4A | Anstieg / Fallzeit (Typ): | 20n, 15n |
Produkt-Beschreibung
UCC27424DR Niedrigseitige Gate-Treiber Elektronische IC-Chips Nicht-Invertierbare 8-SOIC
Spezifikationen Die Kommission wird die folgenden Maßnahmen ergreifen:
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Antriebskonfiguration | Niedrigseite |
| Kanaltyp | Unabhängig |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal, P-Kanal MOSFET |
| Spannung - Versorgung | 4V bis 15V |
| Logische Spannung - VIL, VIH | 1V, 2V |
| Strom - Spitzenleistung (Quelle, Sink) | 4A, 4A |
| Eingabetyp | Nicht umkehrbar |
| Anstieg / Abstieg (Typ) | 20n, 15n |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | Die in Artikel 1 Buchstabe b genannten Angaben werden aufgeführt. |
Merkmale derDie Kommission wird die folgenden Maßnahmen ergreifen:
* Branchenübliche Auszeichnung
* Funktionen für jeden Fahrer aktivieren
* Hohe Stromantriebskapazität von +4 AEinziger Bipolar- und CMOS-True Drive OutputStage liefert hohen Strom bei MOSFET MillerThresholds
* TTL/CMOS-kompatible Eingänge unabhängig von der Versorgungsspannung
* 20-ns typischer Aufstieg und 15-ns typischer Fallzeiten mit 1,8-nF-Last
* Typische Verzögerungszeiten der Vermehrung von 25 ns bei Abnahme der Input und 35 ns bei Erhöhung der Input
* Versorgungsspannung von 4 V bis 15 V
* Dual-Ausgänge können für einen höheren Antriebsstrom parallel ausgeführt werden
* Erhältlich in dem thermisch erweiterten MSOPPowerPADTM-Paket
* Bewertet von -40°C bis 125°C
Anwendung vonDie Kommission wird die folgenden Maßnahmen ergreifen:
* Stromversorgung im Wechselmodus
* Gleichspannungskonverter
* Motorsteuerungen
* Linienfahrer
* Schaltverstärker der Klasse D
Umwelt- und Ausfuhrklassifizierungen von UCC27424DR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
