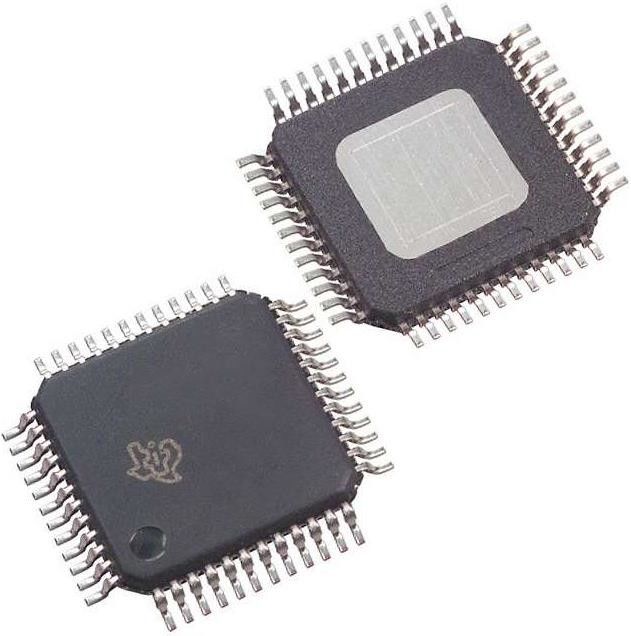

TAS5727PHPR Verstärker IC 2-Kanal (Stereo) Klasse D 48-HTQFP (7x7)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TAS5727PHPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | 2-Channel (Stereolithographie) | Max Output Power x kanalisiert @ Last: | 41.5 W x 2 @ 4 Ohm |
|---|---|---|---|
| Spannung - Versorgung: | 8V | 26V | Eigenschaften: | Depop, digitale Eingänge, I2C, I2S, Stumm, Kurzschluss- und Wärmeschutz, Abschaltung, Lautstärkeregu |
| Betriebstemperatur: | 0 °C ~ 85 °C (TA) | Packung / Gehäuse: | 48-PowerTQFP |
Produkt-Beschreibung
TCA9509DGKR Puffer Elektronische IC Chips ReDriver 1 Kanal 400 kHz 8-VSSOP
Spezifikationen TAS5727PHPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Audioverstärker | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Klasse D |
| Ausgabeart | 2 Kanäle (Stereo) |
| Maximale Ausgangsleistung x Kanäle @ Last | 41.5 W x 2 @ 4 Ohm |
| Spannung - Versorgung | 8V bis 26V |
| Eigenschaften | Depop, Digitale Eingaben, I2C, I2S, Stumm, Kurzschluss- und Wärmeschutz, Abschaltung, Lautstärkeregulierung |
| Typ der Montage | Oberflächenbefestigung |
| Betriebstemperatur | 0°C bis 85°C (TA) |
| Lieferanten-Gerätepaket | 48-HTQFP (7x7) |
| Packung / Gehäuse | 48-PowerTQFP |
| Basisproduktnummer | TAS5727 |
Merkmale derTAS5727PHPR
• Audio-Eingabe und Ausgabe
25 W in eine 8-Ω-Last aus einer 20-Volt-Versorgung
¢ Breiter PVDD-Bereich, von 8 V bis 26 V
Unterstützt BTL-Konfiguration mit 4-Ω-Last
Ein effizienter Betrieb der Klasse D eliminiert die Notwendigkeit von Kältesenkern
Ein serieller Audioeingang (zwei Audiokanäle)
¢ I2C-Adressen-Auswahl-Pin (Chip-Auswahl)
Unterstützung von PBTL mit einem einzigen Ausgangsfilter
Unterstützt 44,1 kHz bis 48 kHz Sample Rate (LJ/RJ/I2S)
• Audio- und PWM-Verarbeitung
- Unabhängige Kanalvolumensteuerungen mit einem Gewinn von 24 dB bis zum Stillschalten mit 0,125-dB-Auflösungsstufen
¢ Programmierbare Zweiband-Dynamik-Bereichssteuerung
18 Programmierbare Biquads für Lautsprecher-EQ und andere Funktionen zur Audioverarbeitung
Programmierbare Koeffizienten für DRC-Filter
¢ Gleichspannungssperrfilter
• Allgemeine Merkmale
¢ I2C-Seriensteuerungsschnittstelle ohne MCLK in Betrieb
¢ Nur 3,3 V und PVDD benötigt
- kein externer Oszillator: innerer Oszillator zur automatischen Rate-Erkennung
¢ Oberflächenhalter, 48-Pin-HTQFP-Paket
¢ Schutz vor Wärme- und Kurzschlussschutz
106-dB-SNR, A-gewichtet
¢ AD, BD und ternäre Modulation
- bis zu 90% Wirksamkeit
PWM-Levelmeter zur Messung des digitalen Leistungsprofils
• Vorteile
EQ: Lautsprechergleichstellung verbessert die Audioleistung
- Zwei-Band DRC: Dynamische Komprimierung. Kann als Leistungsbegrenzer verwendet werden. Ermöglicht Lautsprecherschutz, einfaches Hören,Nachthören
Autodetect: Automatische Erkennung von Veränderungen der SampleRate. Keine Notwendigkeit für externe Mikroprozessoren
Anwendung vonTAS5727PHPR
• LCD-Fernseher, LED-Fernseher, Soundbar
