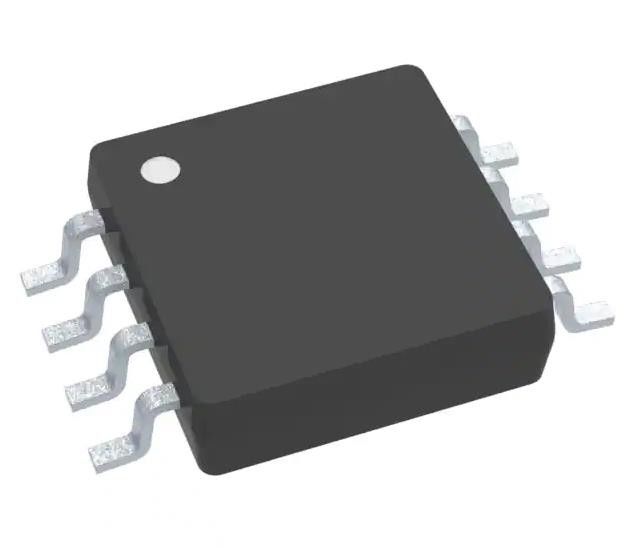

TCA9509DGKR Puffer Elektronische IC Chips ReDriver 1 Kanal 400 kHz 8-VSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TCA9509DGKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anwendungen: | I2C | Eingabe: | 2-drahtiger Bus |
|---|---|---|---|
| Ausgabe: | 2-drahtiger Bus | Datenrate (maximal): | 400kHz |
| Anzahl der Kanäle: | 1 | Kapazitanz - eingegeben: | 6,5 PF |
| Spannung - Versorgung: | 2.7V ~ 5.5V | Strom - Versorgung: | 3mA |
Produkt-Beschreibung
TCA9509DGKR Puffer Elektronische IC Chips ReDriver 1 Kanal 400 kHz 8-VSSOP
Spezifikationen TCA9509DGKR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Signalpuffer, Repeater und Splitter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ | Buffer, ReDriver |
| Anwendungen | I2C |
| Eingabe | 2-Draht-Bus |
| Ausgabe | 2-Draht-Bus |
| Datenrate (maximal) | 400 kHz |
| Anzahl der Kanäle | 1 |
| Verzögerungszeit | - |
| Signalkonditionierung | - |
| Kapazität - Eingang | 6.5 pF |
| Spannung - Versorgung | 2.7V ~ 5.5V |
| Strom - Versorgung | 3mA |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-TSSOP, 8-MSOP (0,118", 3,00 mm Breite) |
| Lieferanten-Gerätepaket | 8-VSSOP |
| Basisproduktnummer | TCA9509 |
Merkmale derTCA9509DGKR
• Zwei-Kanal-Zwei-Wege-Puffer
• I2C-Bus und SMBus kompatibel
• Betriebsspannungsbereich von 2,7 V bis 5,5 V auf der Seite B
• Betriebsspannungsbereich von 0,9 V bis 5,5 V auf der Seite A
• Umstellung des Spannungsniveaus von 0,9 V auf 5,5 V und von 2,7 V auf 5,5 V
• Eingabe mit aktiven Hochrepeater
• Benötigt keine externen Pull-up-Widerstände am Niederspannungsanschluss A
• I2C-Eingang/Ausgang mit offenem Abfluss
• 5,5-Volt Toleranz I2C und ermöglichen Eingabeunterstützung Mixed-Mode-Signalbetrieb
• Betrieb ohne Sperrung
• Befähigt sich für I2C-Geräte im Standardmodus und im Schnellmodus sowie mehrere Steuerungen
• Unterstützt Schiedsverfahren und Uhrzeitstrecken über den Repeater
• Ausgeschaltete Hochimpedanz-I2C-Bus-Pins
• Unterstützt schnelle I2C-Bus-Betriebsgeschwindigkeiten von 400 kHz
• Erhältlich in
️ 1,6-mm × 1,6-mm, 0,4-mm hohe, 0,5-mm schwere QFN-Verpackung
3 mm × 3 mm Industrie-Standard-MSOP-Paket
• Schließleistung größer als 100 mA pro JESD 78, Klasse II
• ESD-Schutz übersteigt JESD 22
️ 2000-V Modell des menschlichen Körpers (A114-A)
️ 1000-Volt-Ladegerätmodell (C101)
Anwendung vonTCA9509DGKR
• Diener
• Router (Telekommunikationsschaltgeräte)
• Industrieanlagen
• Produkte mit vielen I2C-Zielen und/oder langen PCB-Spuren
