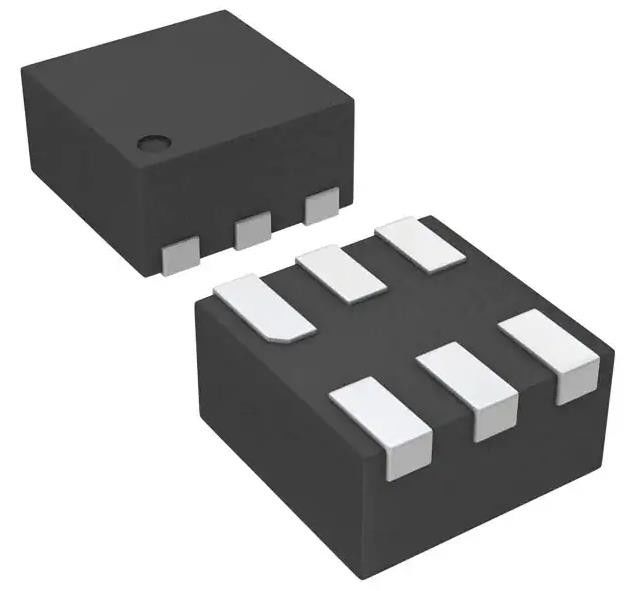

TPS71709QDSERQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 150mA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS71709QDSERQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 6.5V | Spannung - Ausgang (Min/Fest): | 0.9V |
| Spannungsausfall (maximal): | 0.3V @ 150mA | Strom - Ausgang: | 150 mA |
| Strom - Stillstand (Iq): | µA 80 | Strom - Versorgung (maximal): | 100 μA |
Produkt-Beschreibung
TPS71709QDSERQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 150mA
Spezifikationen TPS71709QDSERQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 6.5V |
| Spannung - Ausgang (Min/Fest) | 0.9V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.3V @ 150mA |
| Strom - Ausgang | 150 mA |
| Strom - Stillstand (Iq) | 80 μA |
| Strom - Versorgung (maximal) | 100 μA |
| PSRR | 70 dB ~ 45 dB (100 Hz ~ 1 MHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur, umgekehrte Polarität, Spannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 6-WFDFN |
| Lieferanten-Gerätepaket | 6-WSON (1.5x1.5) |
| Basisproduktnummer | TPS717 |
Merkmale derTPS71709QDSERQ1
• AEC-Q100-Automotive-Qualifiziert
• Hohe Bandbreite, analoge Ausgabe von 1 MHz
• Differential Hall Sensing lehnt Feld mit normaler Funktion ab
• Die hochisolierte SOIC16-Breitkörperanlage bietet eine galvanische Isolierung für Hochspannungsanwendungen
• Ein integriertes Schild eliminiert praktisch die Kapazitätskopplung von Stromleiter zu Druckform, wodurch das Ausgangsgeräusch aufgrund hoher dv/dt-Transienten stark unterdrückt wird
• Branchenführende Geräuschleistung mit deutlich verbesserter Bandbreite durch proprietäre Verstärker- und Filterkonstruktion
• UL60950-1 (Ed. 2) zertifiziert
□ Dielektrische Festigkeit Spannung = 3,6 kVRMS
□ Grundisolierungs-Betriebsspannung = 616 VRMS
• Schnelle und extern konfigurierbare Fehlererkennung von Überstrom
• 1 mΩ Primärleiterwiderstand für einen geringen Leistungsverlust und eine hohe Widerstandsfähigkeit gegen Einschubstrom
• Optionen für 3,3 V- und 5 V-Einzelversorgung
• Ausgangsspannung proportional zu Wechselstrom und Gleichstrom
• Fabrikgenaue Empfindlichkeit und ruhige Ausgangsspannung für eine höhere Genauigkeit
• Fast keine Magnethysterese
• Ratiometrische Leistung aus der Versorgungsspannung
Anwendung vonTPS71709QDSERQ1
Die ACS732 und ACS733 sind eine neue Generation von High-Bandwidth-Stromsensor-ICs von AllegroTM.und genaue Lösung für die Messung von Hochfrequenzströmen in Gleichspannungs-/ Gleichspannungsumrichtern und anderen SchaltanwendungenDie ACS732 und ACS733 bieten eine hohe Isolation, eine hohe Bandbreite und eine Hall-Effekt-basierte Stromerkennung mit benutzerkonfigurerbarer Überstromfehlererkennung.
Diese Eigenschaften machen sie ideal für den Hochfrequenz- und Stromtransformatorersatz in Anwendungen mit hoher Spannung geeignet.
Umwelt- und Ausfuhrklassifizierungen von TPS71709QDSERQ1
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
