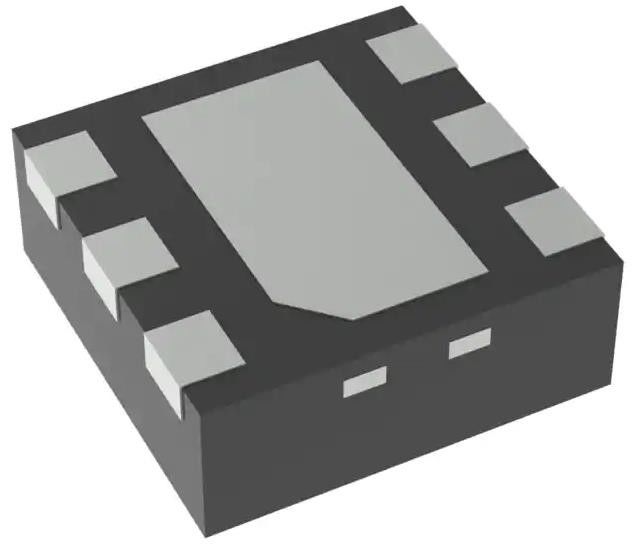

LP5912Q1.8DRVRQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 500mA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP5912Q1.8DRVRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 6.5V | Spannung - Ausgang (Min/Fest): | 1.8V |
| Spannungsausfall (maximal): | 0.25V @ 500mA | Strom - Ausgang: | 500 mA |
| Strom - Stillstand (Iq): | µA 55 | Strom - Versorgung (maximal): | µA 600 |
Produkt-Beschreibung
LP5912Q1.8DRVRQ1 Linear Spannungsregler IC Positiv fest 1 Ausgang 500mA
Spezifikationen LP5912Q1.8DRVRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 6.5V |
| Spannung - Ausgang (Min/Fest) | 1.8V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.25V @ 500mA |
| Strom - Ausgang | 500 mA |
| Strom - Stillstand (Iq) | 55 μA |
| Strom - Versorgung (maximal) | 600 μA |
| PSRR | 80 dB ~ 40 dB (100 Hz ~ 100 kHz) |
| Steuerungsmerkmale | Ermöglichen, gut schalten, sanfter starten |
| Schutzmerkmale | Übertemperatur, umgekehrte Polarität, Kurzschluss |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 6-WDFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 6-WSON (2x2) |
| Basisproduktnummer | LP5912 |
Merkmale derLP5912Q1.8DRVRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC Q100-Qualifiziert mit folgenden Ergebnissen
Die Temperatur des Geräts ist der Stufe 1:
Umgebungstemperatur +125°C
Reichweite
Einrichtung HBM-Klassifizierung Stufe 2
¢ CDM-Klassifizierungsstufe C6 für Geräte
• Eingangsspannungsbereich: 1,6 V bis 6,5 V
• Ausgangsspannungsbereich: 0,8 V bis 5,5 V
• Ausgangsstrom bis 500 mA
• Geräusche mit niedriger Ausgangsspannung: 12 μVRMS
• PSRR bei 1 kHz: 75 dB Typisch
• Toleranz der Ausgangsspannung (VOUT ≥ 3,3 V): ±2%
• Niedriger IQ (Aktiviert, ohne Belastung): 30 μA typisch
• Niedriges Ausfallvolumen (VOUT ≥ 3,3 V): 95 mV
500-mA-Last
• Stabil bei Keramik-Eingang und -Ausgang von 1 μF
mit einer Leistung von mehr als 1000 W
• Schutz vor Wärmeüberlastung und Kurzschluss
• Umkehrstromschutz
• Kein Noise Bypass Kondensator erforderlich
• Ausgang automatische Entladung für schnelle Umdrehung
• Leistungsstarke Leistung mit einer typischen Verzögerung von 140 μs
• Interner Soft-Start zur Begrenzung des Stroms
• Betriebstemperatur am Knotenpunkt von 40 °C bis + 125 °C
Reichweite
Anwendung vonLP5912Q1.8DRVRQ1
• Info-Entertainment für den Automobilbereich
• Telematik-Systeme
• ADAS-Kameras und Radar
• Navigationssysteme
Umwelt- und Exportklassifizierungen vonLP5912Q1.8DRVRQ1
| Beschreibung des Attributs | |
| RoHS-Status ROHS3 Konformität | |
| Feuchtigkeitsempfindlichkeit (MSL) 1 (unbegrenzt) | |
| REACH-Status REACH unberührt | |
| EAR99 der ECCN | |
| HTSUS 8542.39.0001 |
