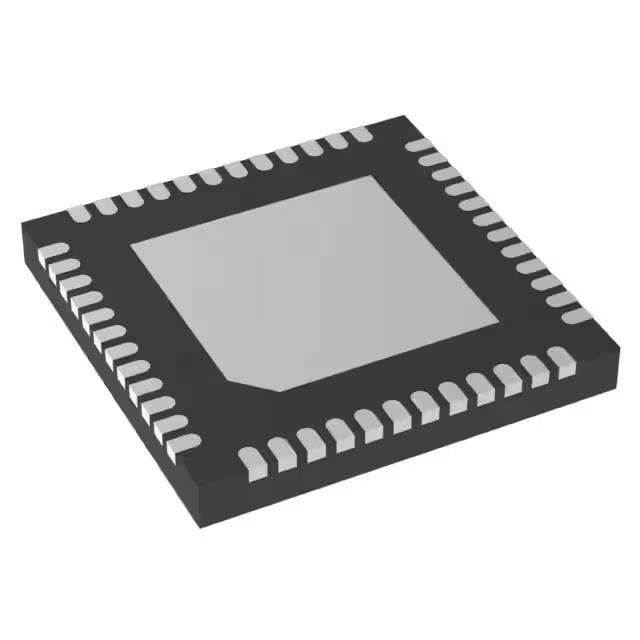

ATMEGA1609-MUR Administrator: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ATMEGA1609-MUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Kernprozessor: | Abweichend | Kerngröße: | 8 Bit |
|---|---|---|---|
| Geschwindigkeit: | 20 MHz | Verbindungsfähigkeit: | I2C, SPI, UART/USART |
| Peripheriegeräte: | Bräunungserkennung/Wiederherstellung, POR, PWM, WDT | Anzahl der E/Ausgänge: | 41 |
| Programmspeichergröße: | 16KB (16K x 8) | Programmspeichertypen: | Blitz |
Produkt-Beschreibung
ATMEGA1609-MUR Administrator: ATMEGA1609-MUR IC MCU 8BIT 16KB FLASH 48UQFN
AVR megaAVR® 0, Funktionssicherheit (FuSa) Mikrocontroller IC 8-Bit 20MHz 16KB (16K x 8) FLASH 48-UQFN (6x6)
Spezifikationen ATMEGA1609-MUR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikrocontroller | |
| Mfr | Mikrochiptechnik |
| Reihe | MegaAVR® 0, Funktionssicherheit (FuSa) |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Kernprozessor | Abweichend |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 20 MHz |
| Verbindungsfähigkeit | I2C, SPI, UART/USART |
| Peripheriegeräte | Bräunlich ausgerichtete Erkennung/Wiederherstellung, POR, PWM, WDT |
| Anzahl der E/Ausgänge | 41 |
| Programmspeichergröße | 16KB (16K x 8) |
| Programmspeichertypen | Flasch |
| EEPROM-Größe | 256 x 8 |
| RAM-Größe | 2K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.8V ~ 5.5V |
| Datenumwandler | A/D 16x10b |
| Typ des Schwingers | Inneres |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 48-UFQFN Exposed Pad |
| Lieferanten-Gerätepaket | 48-UQFN (6x6) |
| Basisproduktnummer | ATMEGA1609 |
Merkmale der ATMEGA1609-MUR
• AVR® CPU:
¢ Einzyklus-E/Ausgang
¢ Zwei-Ebenen-Unterbrechungssteuerung
Zwei-Zyklus-Hardware-Multiplikator
• Erinnerungen:
8 oder 16 KB Selbstprogrammierbares Flash-Speicher im System
¢ 256B EEPROM
2 KB SRAM
Schreib/lösche Ausdauer:
• 10.000 Blitzzyklen
• EEPROM 100.000 Zyklen
Aufbewahrung der Daten: 40 Jahre bei 55°C
• System:
¢ Strom-Wiederherstellung (POR) Schaltung
• 16/20 MHz innerer Niedrigleistungsschalter
• Interner Oszillator mit ultrageringer Leistung (ULP) bei 32,768 kHz
• 32,768 kHz externer Kristalloszillator
• Außenuhr-Eingabe
- Drei Schlafmodi:
• Inhaltsverlust, bei dem alle Peripheriegeräte zum sofortigen Aufwachen laufen
• Bereitschaft
Konfiguratorische Bedienung ausgewählter Peripheriegeräte
Schlafwandler-Peripheriegeräte
• Stromausfall mit eingeschränkter Erweckungsfunktion
• Peripheriegeräte
Ein 16-Bit-Timer/Zähler Typ A (TCA) mit einem speziellen Periodenregister und drei Vergleichskanälen
- bis zu vier 16-Bit-Timer/Zähler des Typs B (TCB) mit Eingabeaufnahme
Ein 16-Bit-Echtzeitzähler (RTC), der von einem externen Kristall oder einem internen RC-Oszillator ausgeführt wird
- Bis zu vier USARTs mit Bruchteil-Baudrate-Generator, Auto-Baud und Start-of-Frame-Erkennung
¢ Master/Slave Serielle Peripherieoberfläche (SPI)
¢ Master/Slave TWI mit doppelter Adressübereinstimmung
• Kann gleichzeitig als Herr und Sklave fungieren
• Standardmodus (Sm, 100 kHz)
• Schnellmodus (Fm, 400 kHz)
• Schnellmodus plus (Fm+, 1 MHz)
¢ Ereignis-System für kernunabhängige und vorhersehbare interperipherische Signalisierung
Konfiguratorische benutzerdefinierte Logik (CCL) mit bis zu vier programmierbaren Aufsuchtabellen (LUT)
Ein Analog-Vergleicher (AC) mit skalierbarem Referenzinput
Ein 10-Bit-Analog-Digital-Wandler (ADC) mit einer Geschwindigkeit von 150 kps
- 5 wählbare interne Spannungsreferenzen: 0,55V, 1,1V, 1,5V, 2,5V und 4,3V
¢ Hardware für die Erfassung von CRC-Code-Speicher
• Optionales automatisches CRC-Scan vor Codeausführung
¢ Wachhund-Timer (WDT) mit Fenstermodus, mit separatem On-Chip-Oszillator
Anwendungen ATMEGA1609-MUR
Die Mikrocontroller ATmega808/809/1608/1609 sind Teil der MegaAVR® 0-Serie, die den AVR®
Umwelt- und Exportklassifizierungen vonATMEGA1609-MUR
| Beschreibung des Attributs | |
| RoHS-Status ROHS3 Konformität | |
| REACH-Status REACH unberührt | |
| EAR99 der ECCN | |
| HTSUS 8542.31.0001 |
