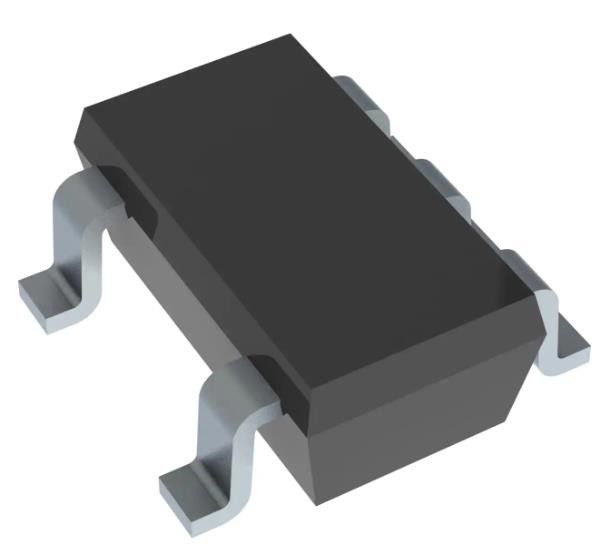

TLV70233DBVT Lineare Spannungsregler IC Positiv fest 1 Ausgang 300mA SOT-23-5
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Dies ist der Fall, wenn die Fahrzeugkennzeichnung nicht erfüllt ist. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 5.5V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 3.3V | Spannungsausfall (maximal): | 0.38V @ 300mA |
| Strom - Ausgang: | 300 mA | Strom - Stillstand (Iq): | µA 55 |
| Strom - Versorgung (maximal): | 370 μA | PSRR: | 68dB (1kHz) |
Produkt-Beschreibung
TL431QPK Shunt Spannungsreferenz-IC Verstellbar 2,495V 36 VV ±2,2% 100 mA SOT-89-3
Spezifikationen Dies ist der Fall, wenn die Fahrzeugkennzeichnung nicht erfüllt ist.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 3.3V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.38V @ 300mA |
| Strom - Ausgang | 300 mA |
| Strom - Stillstand (Iq) | 55 μA |
| Strom - Versorgung (maximal) | 370 μA |
| PSRR | 68 dB (1 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur, umgekehrte Polarität, Spannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | SC-74A, SOT-753 |
| Lieferanten-Gerätepaket | SOT-23-5 |
| Basisproduktnummer | Die in Absatz 1 genannte Regelung gilt nicht. |
Merkmale der Dies ist der Fall, wenn die Fahrzeugkennzeichnung nicht erfüllt ist.
• Sehr geringe Ausfallrate:
¢ 37 mV bei IOUT = 50 mA, VOUT = 2,8 V
¢ 75 mV bei IOUT = 100 mA, VOUT = 2,8 V
220mV bei IOUT = 300 mA, VOUT = 2,8 V
• 2% Genauigkeit
• Niedriger IQ: 35 μA
• Kombinationen von fester Ausgangsspannung von 1,2 V bis 4,8 V möglich
• Hohe PSRR: 68 dB bei 1 kHz
• Stabil bei effektiver Kapazität von 0,1 μF (1)
• Wärmeabschaltung und Überstromschutz
• Pakete: 5-Pin SOT-23 und 1,5-mm × 1,5-mm, 6-Pin WSON
Anwendungen Dies ist der Fall, wenn die Fahrzeugkennzeichnung nicht erfüllt ist.
• Drahtlose Handys
• Smartphones
• ZigBee®-Netzwerke
• Bluetooth®-Geräte
• Li-Ionen-Batteriebetriebene Handprodukte
• WLAN- und andere PC-Zusatzkarten
Umwelt- und Exportklassifizierungen vonDies ist der Fall, wenn die Fahrzeugkennzeichnung nicht erfüllt ist.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
