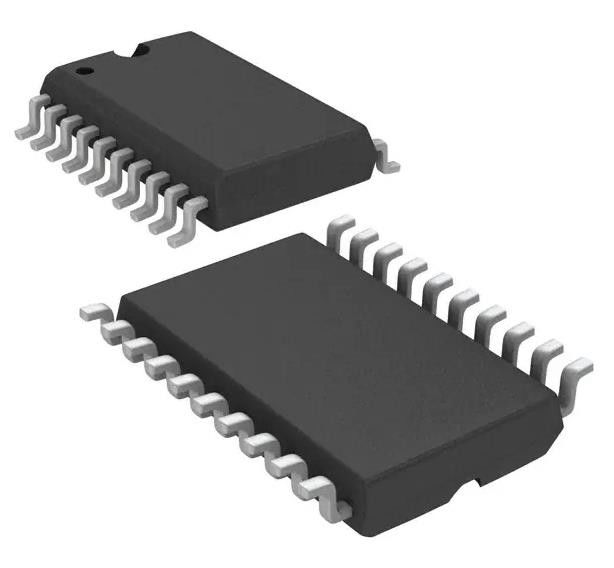

SN74HC540DW Puffer, umdreht 1 Element 8 Bit pro Element 3-Zustand Ausgang 20-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Einheit für die Erfassung von Daten und Datenverarbeitung |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Paket: | Schlauch | Logik-Typ: | Dämpfen Sie ab und umwandeln |
|---|---|---|---|
| Anzahl der Elemente: | 1 | Anzahl der Bits pro Element: | 8 |
| Ausgabeart: | 3-Zustand | Strom - Ausgangsleistung hoch, niedrig: | 7.8mA, 7.8mA |
| Spannung - Versorgung: | 2V | 6V | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
Produkt-Beschreibung
SN74HC540DW Puffer, umdreht 1 Element 8 Bit pro Element 3-Zustand Ausgang 20-SOIC
Spezifikationen Einheit für die Berechnung der Zulassung
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Buffer, Treiber, Empfänger und Transceiver | |
| Mfr | Texas Instruments |
| Reihe | 74HC |
| Paket | Schlauch |
| Logik-Typ | Buffer, Umkehrung |
| Anzahl der Elemente | 1 |
| Anzahl der Bits pro Element | 8 |
| Eingabetyp | - |
| Ausgabeart | 3-Staat |
| Strom - Ausgangsleistung hoch, niedrig | 70,8 mA, 7,8 mA |
| Spannung - Versorgung | 2V bis 6V |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 20-SOIC |
| Basisproduktnummer | 74HC540 |
Merkmale der Einheit für die Berechnung der Zulassung
• Breiter Betriebsspannungsbereich von 2 V bis 6 V
• Hochstrom-Drei-Zustand-Ausgänge betreiben Buslinien direkt oder bis zu 15 LSTTL-Ladungen
• Niedriger Stromverbrauch, maximal 80-μA ICC
• Typische tpd = 8 ns
• ±6 mA Ausgangsantrieb bei 5 V
• Niedriger Eingangsstrom von maximal 1 μA
• Datenflussdurchläufer (alle Eingaben auf der gegenüberliegenden Seite von den Ausgängen)
Anwendungen Einheit für die Berechnung der Zulassung
Diese oktale Puffer und Leitungstreiber verfügen über die Leistung der beliebten Serie ¥HC240 und bieten einen Pinout mit Eingängen und Ausgängen auf entgegengesetzten Seiten des Pakets.Diese Anordnung erleichtert die Anordnung von Leiterplatten.
Umwelt- und Exportklassifizierungen vonEinheit für die Berechnung der Zulassung
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
