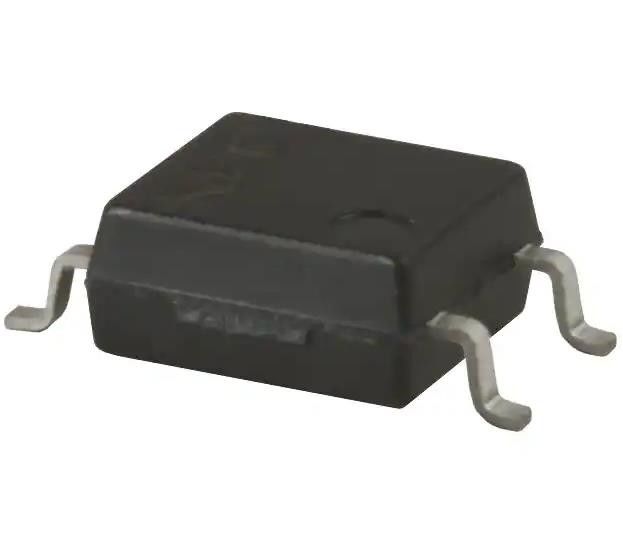

PS2701-1-F3 Optoisolator Transistor Ausgang 3750Vrms 1 Kanal 4-SMD
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | PS2701-1-F3 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Spannung - Isolierung: | 3750Vrms |
|---|---|---|---|
| Gegenwärtiger Übertragungsfaktor (Minute): | 50% @ 5mA | Gegenwärtiger Übertragungsfaktor (maximal): | 300% @ 5mA |
| Anstieg / Fallzeit (Typ): | 3µs, 5µs | Ausgabeart: | Transistor |
| Spannung - Ausgang (maximal): | 40 V | Gegenwärtig - Ertrag/Kanal: | 80mA |
| Markieren: | PS2701-1-F3 Optoisolator-Transistor,4-SMD-Optoisolator-Transistor,1 Kanal-Lichtdämpfer-Transistor |
||
Produkt-Beschreibung
PS2701-1-F3 Optoisolator Transistor Ausgang 3750Vrms 1 Kanal 4-SMD
Spezifikationen PS2701-1-F3
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Transistoren, Photovoltaik-Ausgangsoptoisolatoren | |
| Mfr | CEL |
| Reihe | NEPOC |
| Paket | Band und Rolle (TR) |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 3750Vrms |
| Stromübertragungsquote (Min) | 50% @ 5mA |
| Stromübertragungsquote (maximal) | 300% @ 5mA |
| Zeit einschalten / ausschalten (Typ) | - |
| Anstieg / Abstieg (Typ) | 3 μs, 5 μs |
| Eingabetyp | DC |
| Ausgabeart | Transistoren |
| Spannung - Ausgang (maximal) | 40 V |
| Strom - Ausgang / Kanal | 80 mA |
| Spannung - Vorwärts (Vf) (Typ) | 1.1V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 50 mA |
| Vce Sättigung (maximal) | 300 mV |
| Betriebstemperatur | -55 °C ~ 100 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 4-SMD, Gull Wing |
| Lieferanten-Gerätepaket | 4-SMD |
Merkmale derPS2701-1-F3
• HIGH-ISOLATION-VOLTAGE BV: 3,75 k Vr.m.s.
• SOP (kleines Auslaufpaket)
• Isolierte Kanäle für jede Verpackung
• Hochgeschwindigkeitsschalter tr = 3 μs TYP, tf = 5 μs TYP
• Niedrigkollektor DARK CURRENT ICEO: 5 nA TYP @ TA = 25 °C, VCE = 40 V
• Band und Rolle zur Verfügung stehen
BeschreibungPS2701-1-F3
• AC LINE/DIGITAL LOGIC
• DIGITAL LOGIC INTERFACE
• Verzerrter Linienempfänger
• Telefon-/Telegrammempfänger
• Hochfrequenz-Stromversorgung Rückkopplungssteuerung
• RELAY CONTACT MONITOR
• Stromversorgungsüberwachung
Umwelt- und Exportklassifizierungen vonPS2701-1-F3
| ZEITEN | Beschreibung |
| RoHS-Status | Nicht RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
