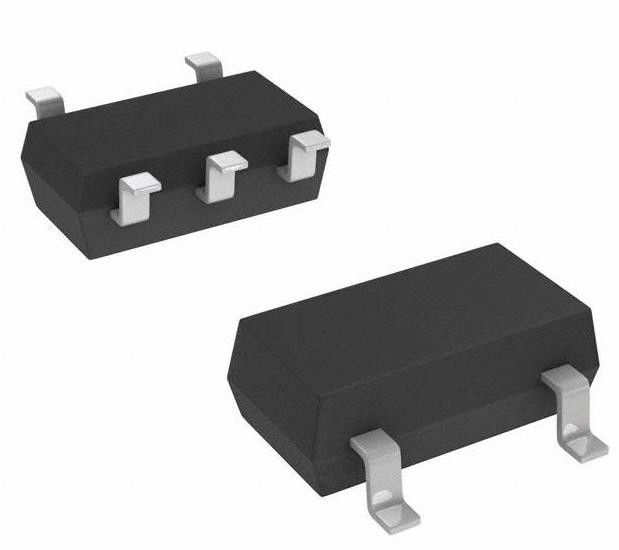

NC7SP04P5X Wechselrichter Elektronische Schaltflächen-Chips 1 Kanal SC-70-5 0,9 V ~ 3,6 V 900 nA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die in Absatz 1 genannten Anforderungen gelten nicht für Fahrzeuge, die in Anhang I der Richtlinie 2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | Wechselrichter | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Anzahl der Eingaben: | 1 | Spannung - Versorgung: | 0.9V | 3.6V |
| Strom - Stillstand (maximal): | Na 900 | Strom - Ausgangsleistung hoch, niedrig: | 2.6mA, 2.6mA |
| Eingegebener logischer Zustand - Tief: | 0.7V ~ 0,9V | Eingegebener logischer Zustand - hoch: | 1.6V ~ 2.1V |
Produkt-Beschreibung
NC7SP04P5X Wechselrichter Elektronische Schaltflächen-Chips 1 Kanal SC-70-5 0,9 V ~ 3,6 V 900 nA
Spezifikationen Die in Absatz 1 genannten Anforderungen gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Logik | |
| Toren und Inverter | |
| Mfr | Ein- und zweimal |
| Reihe | 7SP |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Logik-Typ | Inverter |
| Anzahl der Schaltungen | 1 |
| Anzahl der Eingaben | 1 |
| Eigenschaften | - |
| Spannung - Versorgung | 0.9V ~ 3.6V |
| Strom - Stillstand (maximal) | 900 nA |
| Strom - Ausgangsleistung hoch, niedrig | 20,6 mA, 2,6 mA |
| Eingangslogik - niedrig | 0.7V ~ 0,9V |
| Eingabe Logik-Ebene - hoch | 1.6V ~ 2.1V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 9.2ns @ 3.3V, 30pF |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SC-70-5 |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Basisproduktnummer | 7SP04 |
Merkmale der Die in Absatz 1 genannten Anforderungen gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
* 0,9 V bis 3,6 V VCC-Versorgung
* 3,6V Überspannung Toleranz I/O bei VCC von 0,9V bis 3,6V
* Verzögerung der Verbreitung (t PD):
Typisch für 3,0 V bis 3,6 V VCC
Typisch für 2,3 V bis 2,7 V VCC
-6.0ns Typisch für 1,65 V bis 1,95 V CC
-7,0ns Typisch für 1,40 V bis 1,60 V CC
-11.0ns Typisch für 1,10 V bis 1,30 V
- 27,0 ns Typisch für 0,90 V CC
* Hochimpedanz-Eingänge und -Ausgänge
* Statikantrieb (I OH/I OL):
- ± 2,6 mA bei 3,00 V CC
- ± 2,1 mA bei 2,30 V CC
- ± 1,5 mA bei 1,65 V CC
- ± 1,0 mA bei 1,40 V CC
- ± 0,5 mA bei 1,10 V V CC
- ± 20 μA bei 0,9 V VCC
* Geräusch- / EMI-Reduktionskreisläufe der geräuschlosen SerieTM
* Ultra-kleine MicroPakTM-Pakete
* Ultra-niedrige Dynamikleistung
Beschreibung der Die in Absatz 1 genannten Anforderungen gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
Der NC7SP04 ist ein Einzelumrichter aus der Ultra Low Power (ULP) -Serie von TinyLogic® von Fairchild.Dieses Produkt ist für einen sehr geringen Stromverbrauch im VCC-Betriebsbereich von 0 ausgelegt.0,9 V bis 3,6 V.
Umwelt- und Exportklassifizierungen vonDie in Absatz 1 genannten Anforderungen gelten nicht für Fahrzeuge, die mit einem Fahrzeug ausgestattet sind.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
