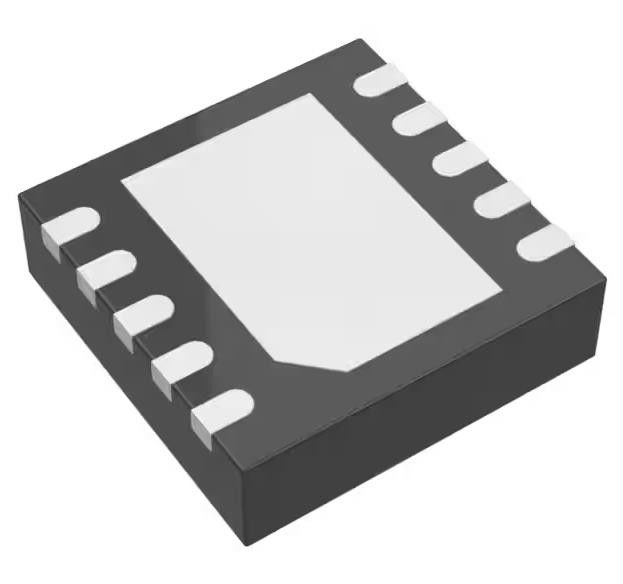

LT3680IDD#TRPBF Buck Schaltregulator IC Positiv einstellbar 0,79V 1 Ausgang 3,5A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LT3680IDD#TRPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Topologie: | - Was ist los? | Ausgabeart: | Einstellbar |
|---|---|---|---|
| Anzahl der Ausgänge: | 1 | Spannung - Eingang (Min): | 3.6V |
| Spannung - Eingang (maximal): | 36 V | Spannung - Ausgang (Min/Fest): | 0.79V |
| Spannung - Ausgang (maximal): | 30V | Strom - Ausgang: | 3.5A |
| Frequenz - Wechseln: | 230kHz | 2.45MHz | ||
Produkt-Beschreibung
LT3680IDD#TRPBF Buck Schaltregulator IC Positiv einstellbar 0,79V 1 Ausgang 3,5A
Spezifikationen LT3680IDD#TRPBF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Funktion | Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | - Was ist los? |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 3.6V |
| Spannung - Eingang (maximal) | 36 V |
| Spannung - Ausgang (Min/Fest) | 0.79V |
| Spannung - Ausgang (maximal) | 30 V |
| Strom - Ausgang | 3.5A |
| Frequenz - Wechseln | 230 kHz bis 2,45 MHz |
| Synchronen Berichterstatter | - Nein. |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-WFDFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 10-DFN (3x3) |
| Basisproduktnummer | LT3680 |
Eigenschaften des LT3680IDD#TRPBF
■ Breiter Einstiegsspannungsbereich: 3,6 V bis 36 V
■ 3,5A Höchststrom
■ Niedriges Ripple (< 15mVP-P) Burst-Modus® Betrieb: IQ = 75μA bei 12VIN bis 3,3VOUT
■ Einstellbare Schaltfrequenz: 200 kHz bis 2,4 MHz
■ Niedriger Abschaltstrom: IQ < 0,5 μA
■ Integrierte Antriebsdiode
■ Synchronisierbar zwischen 250 kHz und 2 MHz
■ Kraft gute Fahne
■ Saturierungsschalterkonstruktion: 95 m Widerstand
■ 0,790V Rückkopplungs-Referenzspannung
■ Ausgangsspannung: 0,79 V bis 30 V
■ Wärmeschutz
■ Soft-Start-Fähigkeit
■ Kleine 10-Pin-thermisch verstärkte MSOP- und (3 mm × 3 mm) DFN-Pakete
Beschreibung derLT3680IDD#TRPBF
■ Regulierung der Automobilbatterien
■ Energie für tragbare Produkte
■ Verteilung der Versorgung
■ Industriezulieferungen
■ Verordnung über Wandtransformatoren
Umwelt- und Exportklassifizierungen vonLT3680IDD#TRPBF
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
