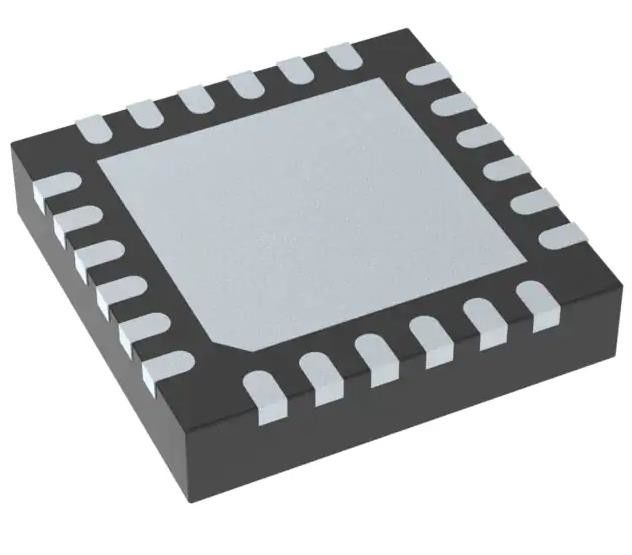

LMX2485SQ/NOPB Frequenzsynthesizer (RF) IC 3GHz 1 24-WFQFN Exposed Pad
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LMX2485SQ/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ: | Frequenzsynthesizer (RF) | PLL: | - Ja, das ist es. |
|---|---|---|---|
| Eingabe: | Uhr | Ausgabe: | Uhr |
| Anzahl der Schaltungen: | 1 | Verhältnis - Eingang:Ausgang: | 3:02 |
| Differential - Eingabe:Ausgabe: | Ja/Nein | Häufigkeit - Max.: | 3GHz |
| Spannung - Versorgung: | 2.5V | 3.6V | Betriebstemperatur: | -40 °C bis 85 °C |
Produkt-Beschreibung
LMX2485SQ/NOPB Frequenzsynthesizer (RF) IC 3GHz 1 24-WFQFN Exposed Pad
Spezifikationen LMX2485SQ/NOPB
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Uhrzeit/Zeit | |
| Zeitgeneratoren, PLLs, Frequenzsynthesizer | |
| Mfr | Texas Instruments |
| Reihe | PLLatinumTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Frequenz-Synthesizer (RF) |
| PLL | - Ja, das ist es. |
| Eingabe | Uhr |
| Ausgabe | Uhr |
| Anzahl der Schaltungen | 1 |
| Verhältnis - Eingang:Ausgang | 3:02 |
| Differential - Eingabe:Ausgabe | Ja/Nein |
| Häufigkeit - Max. | 3 GHz |
| Teiler/Multiplikator | Ja/Ja |
| Spannung - Versorgung | 2.5V ~ 3.6V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 24-WFQFN-Ausgesetztes Pad |
| Lieferanten-Gerätepaket | 24-WQFN (4x4) |
| Basisproduktnummer | LMX2485 |
Eigenschaften des LMX2485SQ/NOPB
* Vierfacher Modulus-Prescaler für die unteren Spaltungen
- RF PLL: 8/9/12/13 oder 16/17/20/21
- IF PLL: 8/9 oder 16/17
* Fortgeschrittene Delta-Sigma-Fraktionskompensation
- 12-Bit- oder 22-Bit-Auswahlfraktionsmodul
- Programmierbarer Delta-Sigma-Modulator bis zur 4. Ordnung
* Funktionen für eine verbesserte Sperrzeit
- Fastlock / Zyklusrutschreduzierung mit integriertem Time-Out-Zähler, der nur ein ein Wort schreibt
* Breiter Betriebsbereich
- LMX2485 RF PLL: 500 MHz bis 3,0 GHz
- LMX2485E RF PLL: 50 MHz bis 3,0 GHz
* Nützliche Merkmale
- Digitale Sperrdetektionsleistung.
- Hardware- und Softwaresteuerung
- Eingangsfrequenzverdoppler auf dem Chip.
- HF-Phase-Detektor Frequenz bis 50 MHz
- 2,5 bis 3,6 V Betrieb mit Icc = 5,0 mA
Beschreibung derLMX2485SQ/NOPB
• Mobiltelefone und Basisstationen
• Anwendungen der direkten digitalen Modulation
• Satelliten- und Kabel-TV-Tuner
• WLAN-Standards
Umwelt- und Exportklassifizierungen vonLMX2485SQ/NOPB
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
