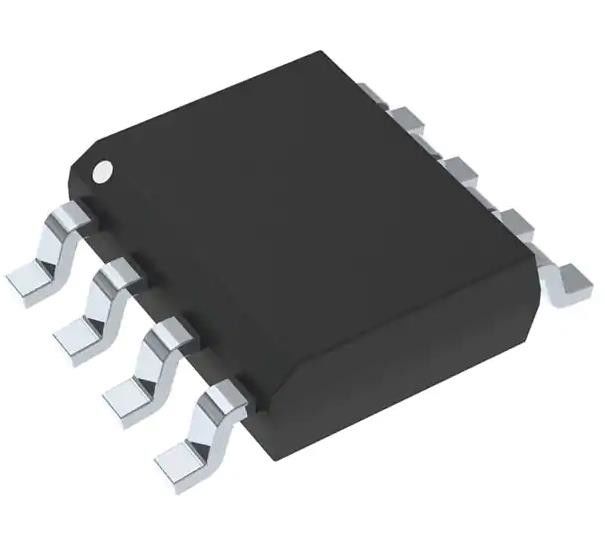

MC33151DG Low-Side Gate Driver IC Umdrehung 8-SOIC 6,5 V ~ 18 V
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MC33151DG |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgangsisolation: | Nichtisoliert | Interne Schalter: | - Ja, das ist es. |
|---|---|---|---|
| Spannung - Ausfall: | 700V | Topologie: | Dollar, Dollar-Auftrieb, Rücklauf |
| Arbeitszyklus: | 69% | Frequenz - Wechseln: | 66kHz |
| Fehlersicherung: | Strombegrenzung, offene Schleife, Übertemperatur, Kurzschluss | Betriebstemperatur: | -40°C | 150°C (TJ) |
Produkt-Beschreibung
MC33151DG Low-Side Gate Driver IC Umdrehung 8-SOIC 6,5 V ~ 18 V
Spezifikationen MC33151DG
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Schlauch |
| Antriebskonfiguration | Niedrigseite |
| Kanaltyp | Unabhängig |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal-MOSFET |
| Spannung - Versorgung | 6.5V ~ 18V |
| Logische Spannung - VIL, VIH | 0.8V, 2,6V |
| Strom - Spitzenleistung (Quelle, Sink) | 1.5A, 1.5A |
| Eingabetyp | Umdrehen |
| Anstieg / Abstieg (Typ) | 31n, 32n |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | MC33151 |
Merkmale von MC33151DG
• Zwei unabhängige Kanäle mit 1,5 A Totempalenausgang
• Ausgangszeit Aufstieg und Abstieg von 15 ns bei 1000 pF Belastung
• CMOS/LSTTL-kompatible Eingänge mit Hysterese
• Unterspannungssperre mit Hysterese
• Niedriger Standby-Strom
• Effizienter Hochfrequenzbetrieb
• Verbesserte Systemleistung durch gemeinsame Schaltregulator-Steuerungssysteme
• Pin Out Äquivalent zu DS0026 und MMH0026
• Dies sind Pb und Halogenidfreie Geräte
Beschreibung derMC33151DG
Die MC34151/MC33151 sind doppelte invertierende Hochgeschwindigkeits-Treiber, die speziell für Anwendungen entwickelt wurden, die eine niedrigströmende digitale Schaltung benötigen, um große kapazitive Belastungen mit hohen Schleifraten zu betreiben.
Umwelt- und Exportklassifizierungen vonMC33151DG
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
