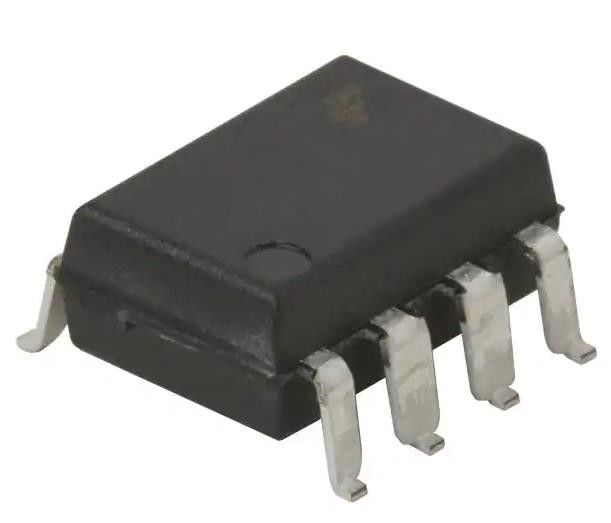

FOD3180SDV 2.5A Gate-Driver Optische Kopplung 5000Vrms 1 Kanal 8-SMD
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | FOD3180SDV |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 1 | Spannung - Isolierung: | 5000Vrms |
|---|---|---|---|
| Gleichtakt-vorübergehende Immunität (Minute): | 15kV/µs | Laufzeitverzögerung tpLH/tpHL (maximal): | 200ns, 200ns |
| Impuls-Breiten-Verzerrung (maximal): | 65 ns | Anstieg / Fallzeit (Typ): | 75n, 55n |
| Strom - Ausgangsleistung hoch, niedrig: | 2A, 2A | Gegenwärtig - Höchstleistung: | 2.5A |
Produkt-Beschreibung
FOD3180SDV 2.5A Gate-Driver Optische Kopplung 5000Vrms 1 Kanal 8-SMD
Spezifikationen Die in Absatz 1 genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Isolatoren - Torbetreiber | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Optische Kopplung |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 5000 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 15 kV/μs |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 200 ns, 200 ns |
| Impulsabweiteverzerrung (maximal) | 65 ns |
| Anstieg / Abstieg (Typ) | 75n, 55n |
| Strom - Ausgangsleistung hoch, niedrig | 2A, 2A |
| Strom - Spitzenleistung | 2.5A |
| Spannung - Vorwärts (Vf) (Typ) | 1.43V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 25 mA |
| Spannung - Ausgangsversorgung | 10V bis 20V |
| Betriebstemperatur | -40 °C ~ 100 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SMD, Möwenflügel |
| Lieferanten-Gerätepaket | 8-SMD |
| Genehmigungsstelle | cUL, UL, VDE |
| Basisproduktnummer | Der Begriff "Fördermittel" ist in Anhang I zu verstehen. |
Merkmale der Die in Absatz 1 genannten Angaben sind zu beachten.
• Garantierte Betriebstemperatur von -40°C bis +100°C
• 2 Mindestspitzenstrom
• Hochgeschwindigkeitsreaktion: Maximal 200 ns Verzögerung der Ausbreitung über den Temperaturbereich
• 250 kHz Höchstschaltgeschwindigkeit
• 30 ns Typ Pulse Breite Verzerrung
• Breiter VCC-Betriebsbereich: 10 V bis 20 V
• 5000 Vrms, eine Minute Isolation
• Unter Spannungssperrschutz (UVLO) mit Hysterese
• Mindestkriechweite von 7,0 mm
• Mindestfreiweg von 7,0 mm
• C−UL, UL und VDE* genehmigt
• RDS ((ON) von 1,5 (Typ) bietet eine geringere Leistungsauslösung
• 15 kV/s Mindestverweigerung des allgemeinen Modus
• Dies sind Pb-freie Geräte
Anwendungen Die in Absatz 1 genannten Angaben sind zu beachten.
• Plasma-Display-Panel
• Leistungsstarker Gleichspannungs/GleichspannungsWandler
• Hochleistungs-Schalter-Modus-Stromversorgung
• Leistungsstarke, ununterbrochene Stromversorgung
• Isolierter Strom-MOSFET-Gatterantrieb
* Erfordert eine Bestelloption von
Umwelt- und Exportklassifizierungen vonDie in Absatz 1 genannten Angaben sind zu beachten.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
