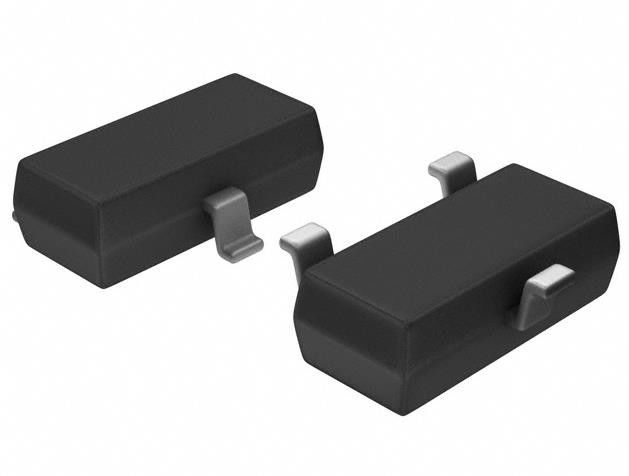

DTD113EK T146 Bipolartransistor mit vorgebildeter Verzerrung 50 V 500 mA 200 MHz 200 mW
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DTD113EK T146 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Transistortyp: | PNP - Vorabverzerrt | Frequenz - Übergang: | 250 MHz |
|---|---|---|---|
| Spannung - Kollektor-Emitter Zusammenbruch (maximal): | 50 V | Widerstand - Basis (R1): | kOhms 1 |
| Widerstand - Emitter-Basis (R2): | kOhms 1 | Gleichstromverstärkung (hFE) (Minute) @ IC, Vce: | 33 @ 50mA, 5V |
| Vce-Sättigung (maximal) @ Ib, IC: | 300mV @ 250μA, 5mA | Gegenwärtig - Kollektor (IC) (maximal): | 500nA |
Produkt-Beschreibung
DTD113EK T146 Bipolartransistor mit vorgebildeter Verzerrung 50 V 500 mA 200 MHz 200 mW
Spezifikationen DTD113EK T146
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| Bipolar (BJT) | |
| Einzelne, vorgebildeten bipolaren Transistoren | |
| Mfr | Rohm Halbleiter |
| Reihe | Automobilindustrie, AEC-Q101 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Transistortyp | NPN - Vorangestellt |
| Strom - Kollektor (Ic) (maximal) | 500 mA |
| Spannung - Aufschlüsselung des Kollektoremitters (maximal) | 50 V |
| Widerstand - Basis (R1) | 1 kOhms |
| Widerstand - Emitterbasis (R2) | 1 kOhms |
| Gleichstromgewinn (hFE) (Min) @ Ic, Vce | 33 @ 50mA, 5V |
| Vce Sättigung (Max) @ Ib, Ic | 300 mV @ 2,5 mA, 50 mA |
| Strom - Sammlergrenze (maximal) | 500nA |
| Häufigkeit - Übergang | 200 MHz |
| Leistung - Max. | 200 mW |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SMT3 |
| Basisproduktnummer | DTD113 |
Merkmale der DTD113EK T146
1) Eingebaute Biasingwiderstände, R1 = R2 = 1 kW.
2) Eingebaute Biaswiderstände ermöglichen die Konfiguration eines Wechselrichterkreises ohne Verbindung externer Eingangswiderstände (siehe Innenkreis).
3) Die Verzerrungswiderstände bestehen aus Dünnschichtwiderständen mit vollständiger Isolierung, um eine negative Verzerrung zu ermöglichen
Sie haben auch den Vorteil, dass sie parasitäre Wirkungen vollständig beseitigen.
4) Für den Betrieb müssen nur die Ein-/Aus-Bedingungen eingestellt werden, wodurch die Schaltung der Schaltung erleichtert wird.
5) Ergänzende PNP-Typen: DTB113EK-Serie
6) Bleifrei/RoHS-konform.
Anwendungen DTD113EK T146
Schaltkreis, Wechselrichterkreis, Schnittstellenkreis, Treiberkreis
Umwelt- und Exportklassifizierungen vonDTD113EK T146
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
