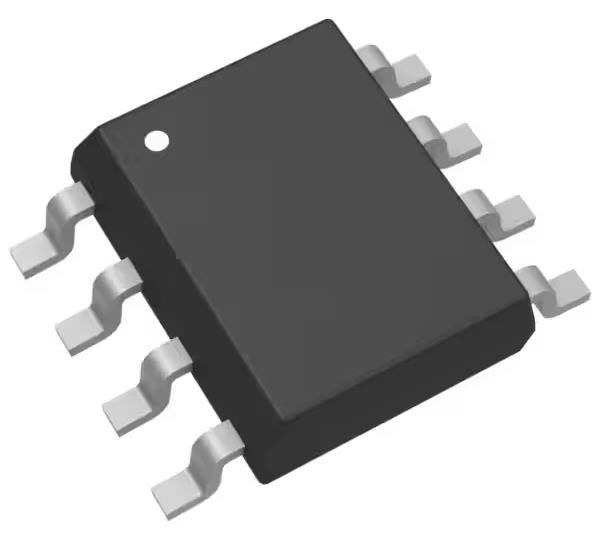

DMN2009LSS-13 N-Kanal 20 V 12A (Ta) 2W (Ta) Oberflächenbefestigung 8-SO
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DMN2009LSS-13 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| FET-Typ: | N-Kanal | Abflussspannung zur Quelle (Vdss): | 20 V |
|---|---|---|---|
| Strom - kontinuierlicher Abfluss (Id) @ 25°C: | 12A (Ta) | Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet): | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs: | 8mOhm @ 12A, 10V | Vgs(th) (Max) @ Id: | 1.2V @ 250µA |
| Tor-Gebühr (Qg) (maximal) @ Vgs: | 58.3 nC @ 10 V | Vgs (maximal): | ±12V |
Produkt-Beschreibung
DMN2009LSS-13 N-Kanal 20 V 12A (Ta) 2W (Ta) Oberflächenbefestigung 8-SO
Spezifikationen DMN2009LSS-13
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| FETs, MOSFETs | |
| Einzelne FET, MOSFET | |
| Mfr | Dioden eingebunden |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| FET-Typ | N-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Abflussspannung zur Quelle (Vdss) | 20 V |
| Strom - kontinuierlicher Abfluss (Id) @ 25°C | 12A (Ta) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 12A, 10V |
| Vgs(th) (Max) @ Id | 1.2V @ 250μA |
| Schnittstellen (Qg) (Max) @ Vgs | 58.3 nC @ 10 V |
| Vgs (maximal) | ± 12V |
| Eintrittskapazität (Ciss) (Max) @ Vds | 2555 pF @ 10 V |
| FET-Eigenschaft | - |
| Leistungsausfall (maximal) | 2W (Ta) |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8-SO |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Basisproduktnummer | DMN2009 |
Merkmale der DMN2009LSS-13
* Niedriges Widerstand
* Niedrige Torschwelle
* Niedrige Eingangskapazität
* Schnelle Schaltgeschwindigkeit
* Niedrige Ein-/Ausgabe-Leckage
* Vollständig bleifrei und vollständig RoHS-konform (Anmerkungen 1 und 2)
* Halogen- und Antimonfrei.
* Nach den Normen AEC-Q101 für hohe Zuverlässigkeit qualifiziert
Anwendungen DMN2009LSS-13
* Hintergrundbeleuchtung
* Leistungsmanagementfunktionen
* Gleichspannungskonverter
Umwelt- und Exportklassifizierungen vonDMN2009LSS-13
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
