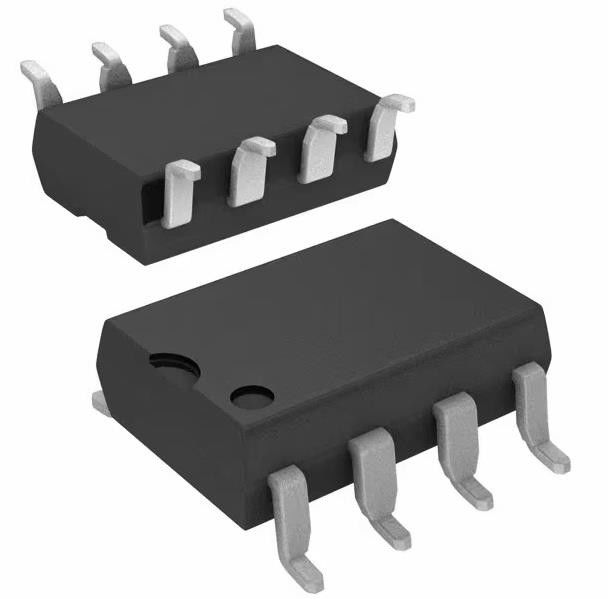

AMC1200STDUBRQ1 Isolationsverstärker IC 1 Schaltkreis Differential 8-SOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | AMC1200STDUBRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Verstärker-Art: | Isolation | Anzahl der Schaltungen: | 1 |
|---|---|---|---|
| Ausgabeart: | Differenzial | -3 dB Bandbreite: | 100 kHz |
| Spannung - eingegebener Ausgleich: | µV 200 | Strom - Versorgung: | 5.4mA |
| Gegenwärtig - Ertrag/Kanal: | 20 MA | Spannung - Versorgungs-Spanne (Minute): | 2,7 V |
| Markieren: | AMC1200STDUBRQ1,AMC1200STDUBRQ1 Isolationsverstärker IC |
||
Produkt-Beschreibung
AMC1200STDUBRQ1 Isolationsverstärker 1 Schaltkreis Differential 8-SOP
SpezifikationenAMC1200STDUBRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Instrumente, OP-Verstärker, Puffer-Verstärker | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ des Verstärkers | Isolation |
| Anzahl der Schaltungen | 1 |
| Ausgabeart | Differential |
| Schlachtungsrate | - |
| -3 dB Bandbreite | 100 kHz |
| Spannung - Eingangsverschiebung | 200 μV |
| Strom - Versorgung | 5.4mA |
| Strom - Ausgang / Kanal | 20 mA |
| Spannung - Versorgungsspanne (Min) | 2.7 V |
| Spannung - Versorgungsspanne (maximal) | 5.5 V |
| Betriebstemperatur | -40 °C ~ 105 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SMD, Möwenflügel |
| Lieferanten-Gerätepaket | 8-SOP |
| Basisproduktnummer | AMC1200 |
Merkmale der AMC1200STDUBRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100 Qualifiziert mit folgenden Ergebnissen:
Temperaturstufe 2: von 40°C bis 105°C
HBM ESD Klassifizierungsstufe H2
¢ CDM ESD Klassifizierungsstufe C3B
• ± 250 mV Eingangsspannungsbereich für Shuntwiderstände optimiert
• Sehr geringe Nichtlinearität: 0,075% (maximal) bei 5-Volt-High-Side-Versorgung
• Niedriger Offsetfehler: 1,5 mV (maximal)
• Niedriges Geräusch: 3,1 mVRMS (typisch)
• Niedriger Strom mit hoher Stromzufuhr: 8 mA (maximal) bei 5 V
• Eingangsbandbreite: 60 kHz (min)
• Festgewinne: 8 (0,5% Genauigkeit)
• Hohe Abstoßung in allgemeinem Modus: 108 dB (typisch)
• 3,3-Volt-Betrieb auf niedriger Seite
• Zertifizierte galvanische Isolierung:
UL1577 und VDE V 0884-10 genehmigt
¢ Isolationsspannung: 4250 VPEAK
¢ Betriebsspannung: 1200 VPEAK
¢ Übergangswirksamkeit: 10 kV/μs (min)
• Typische Lebensdauer von 10 Jahren bei Nennspannung (siehe Anwendungsbericht SLLA197)
Anwendungen AMC1200STDUBRQ1
• Isolierter Shunt-Widerstands-basierter Strom oder Spannung
Erfassung in:
Traktionsumrichter
– On-Board Chargers
️ Gleichspannungswandler
¢ Batteriemanagementsysteme
Umwelt- und Exportklassifizierungen vonAMC1200STDUBRQ1
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
