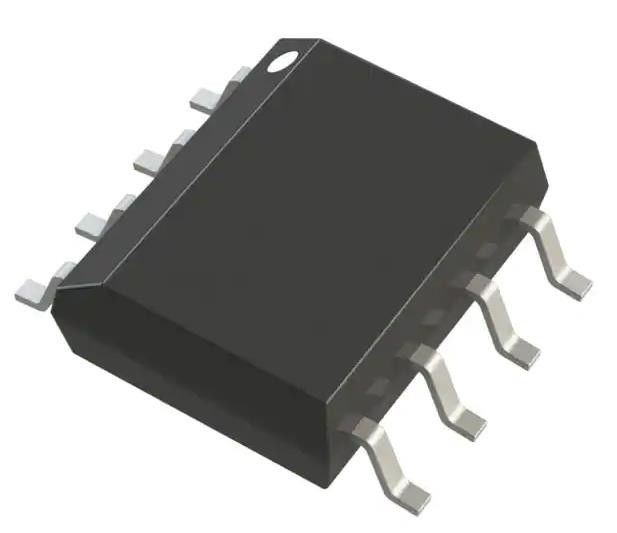

ADUM1200CRZ Allzweck-Digitalisolator IC 2500Vrms 2 Kanal 25Mbps 25kV/μs
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADUM1200CRZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anzahl der Kanäle: | 2 | Input - Seite 1/Side 2: | 2/0 |
|---|---|---|---|
| Kanaltyp: | Einrichtung | Spannung - Isolierung: | 2500Vrms |
| Gleichtakt-vorübergehende Immunität (Minute): | 25kV/µs | Datenrate: | 25Mbps |
| Laufzeitverzögerung tpLH/tpHL (maximal): | 45 ns, 45 ns | Impuls-Breiten-Verzerrung (maximal): | 3ns |
| Markieren: | ADUM1200CRZ,ADUM1200CRZ Digitale Isolator-IC |
||
Produkt-Beschreibung
ADUM1200CRZ Allzweck-Digitalisolator 2500Vrms 2 Kanal 25Mbps 25kV/μs
SpezifikationenADUM1200CRZ
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| Digitale Isolatoren | |
| Mfr | Analog Devices Inc. |
| Reihe | iCoupler® |
| Paket | Schlauch |
| Technologie | Magnetische Kopplung |
| Typ | Allgemeiner Zweck |
| Isolierte Macht | - Nein. |
| Anzahl der Kanäle | 2 |
| Eingaben - Seite 1/Seite 2 | 2/0 |
| Kanaltyp | Einrichtung |
| Spannung - Isolierung | 2500 Vrms |
| Durchgängige Immunität im normalen Modus (Min) | 25 kV/μs |
| Datenrate | 25 Mbps |
| Verbreitungsverzögerung tpLH / tpHL (maximal) | 45 ns, 45 ns |
| Impulsabweiteverzerrung (maximal) | 3ns |
| Anstieg / Abstieg (Typ) | 2.5ns, 2.5ns |
| Spannung - Versorgung | 2.7V ~ 5.5V |
| Betriebstemperatur | -40 °C ~ 105 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Basisproduktnummer | ADUM1200 |
Merkmale der ADUM1200CRZ
* Schmale Karosserie, RoHS-konform, SOIC 8-Lead-Paket
* Niedrige Leistung
- 5 V-Betrieb
- maximal 1,1 mA pro Kanal bei 0 bis 2 Mbps
- 3,7 mA pro Kanal maximal bei 10 Mbps
- 8,2 mA pro Kanal maximal bei 25 Mbps
- 3 V-Betrieb
- 0,8 mA pro Kanal maximal bei 0 bis 2 Mbps
- 2,2 mA pro Kanal maximal bei 10 Mbps
- 4,8 mA pro Kanal bei maximal 25 Mbps
* Zwei-Wege-Kommunikation
* 3 V/5 V-Level-Übersetzung
* Hochtemperaturbetrieb: 125°C
* Hohe Datenrate: dc bis 25 Mbps (NRZ)
* Genaue Zeitmerkmale
- 3 ns maximale Verzerrung der Pulsbreite
- 3 ns maximale Kanal-zu-Kanal-Übereinstimmung
* Hohe vorübergehende Immunität im allgemeinen Modus: > 25 kV/μs
* Sicherheits- und behördliche Genehmigungen
- UL-Anerkennung
- 2500 V rms für 1 Minute pro UL 1577 CSA Komponentenakzeptanz Mitteilung 5A VDE Konformitätsbescheinigung
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V Spitze
* Qualifiziert für Anwendungen im Automobilbereich
Anwendungen ADUM1200CRZ
* Größenkritische Mehrkanalisolation
* SPI-Schnittstelle/Datenkonverter Isolierung
* Isolierung des Transceivers RS-232/RS-422/RS-485
* Digitale Feldbus-Isolation
* Hybrid-Elektrofahrzeuge, Batteriemonitor und Motorantrieb
Umwelt- und Exportklassifizierungen vonADUM1200CRZ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
