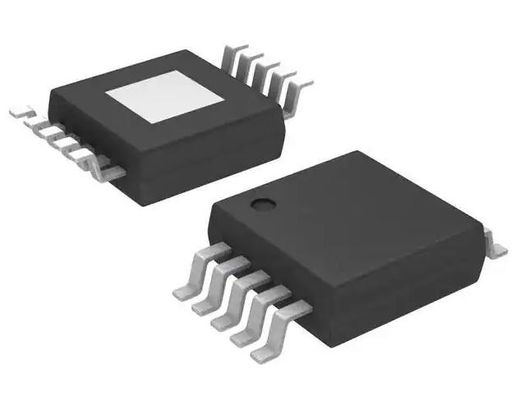

TPS92513DGQR LED-Treiber IC 1 Ausgangsregler Step-Down Analog PWM Dimming 1.5A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS92513DGQR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Anwendungen: | Beleuchtung | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Spannung – Versorgung (Min.): | 4.5V | Spannung - Versorgung (maximal): | 42 V |
| Spannung - Ertrag: | 45V | Gegenwärtig - Ertrag/Kanal: | 1.5a |
| Häufigkeit: | 100kHz ~ 2MHz | Verdunkelung: | Entsprechung, PWM |
| Markieren: | TPS92513DGQR,TPS92513DGQR LED-Treiber-IC |
||
Produkt-Beschreibung
TPS92513DGQR LED-Treiber IC 1 Ausgangsregler Step-Down Analog PWM Dimming 1.5A
Spezifikationen TPS92513DGQR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| LED-Treiber | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Gleichspannungsgleichspannungsregler |
| Topologie | Schritt nach unten (Buck) |
| Interner Schalter | - Ja, das ist es. |
| Anzahl der Ausgänge | 1 |
| Spannung - Versorgung (Min) | 4.5V |
| Spannung - Versorgung (maximal) | 42 V |
| Spannung - Ausgang | 45 V |
| Strom - Ausgang / Kanal | 1.5A |
| Häufigkeit | 100 kHz bis 2 MHz |
| Verdunkelung | Analog, PWM |
| Anwendungen | Beleuchtung |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm Breite) |
| Lieferanten-Gerätepaket | 10-HVSSOP |
| Basisproduktnummer | TPS92513 |
Merkmale der TPS92513DGQR
* Ein integriertes 220-mQ-High-Side-MOSFET
* 4,5-V- bis 42-V-Eingangsspannungsbereich ((4,5 V bis 60 V für den TPS92513HV)
* 0 V bis 300 mV Verstellbare Spannungsreferenz
* +5% LED-Stromgenauigkeit
* Frequenzbereich von 100 kHz bis 2 MHz
* PWM-Dimming-Eingabe spezialisiert
* Einstellbares Unterspannungssperren
* Überstromschutz
* Übertemperaturschutz
* MSOP-10 Paket mit PowerPADTM
Anwendungen TPS92513DGQR
• Straßenbeleuchtung
• Notfall-/Ausfahrtbeleuchtung
• Allgemeine industrielle und gewerbliche Beleuchtung
• Einzelhandelsbeleuchtung
• Beleuchtung des Geräts
• Verkehrsbeleuchtung
• Kanalbriefe
• Leichte Stangen
Umwelt- und Exportklassifizierungen vonTPS92513DGQR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
