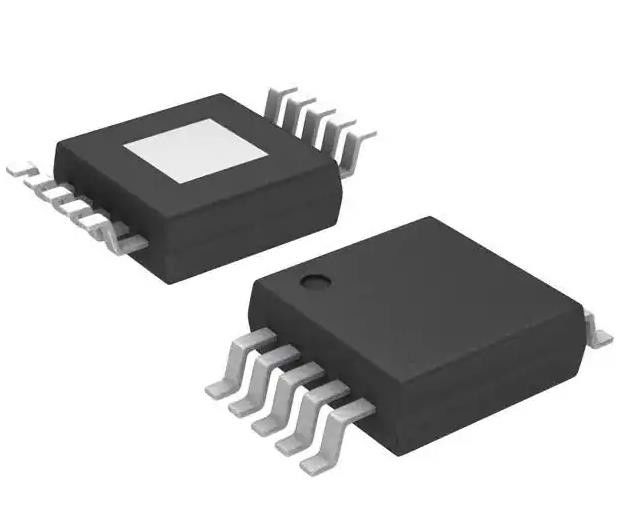

LM3409HVMY LED-Treiber IC 1 Ausgang Gleichspannungssteuerung Analog PWM Dimming 10-HVSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM3409HVMY |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ: | DC-DC-Prüfer | Topologie: | Step-Down (Buck) |
|---|---|---|---|
| Anzahl der Ausgänge: | 1 | Spannung – Versorgung (Min.): | 6V |
| Spannung - Versorgung (maximal): | 75V | Verdunkelung: | Entsprechung, PWM |
| Anwendungen: | Automobilindustrie | Betriebstemperatur: | -40 °C bis 125 °C (TJ) |
| Markieren: | LM3409HVMY,LM3409HVMY LED-Treiber-IC |
||
Produkt-Beschreibung
LM3409HVMY LED-Treiber IC 1 Ausgang Gleichspannungssteuerung Analog PWM Dimming 10-HVSSOP
Spezifikationen LM3409HVMY
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| LED-Treiber | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Gleichspannungsspeicher |
| Topologie | Schritt nach unten (Buck) |
| Interner Schalter | - Nein. |
| Anzahl der Ausgänge | 1 |
| Spannung - Versorgung (Min) | 6V |
| Spannung - Versorgung (maximal) | 75 V |
| Spannung - Ausgang | - |
| Strom - Ausgang / Kanal | - |
| Häufigkeit | - |
| Verdunkelung | Analog, PWM |
| Anwendungen | Automobilindustrie |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-PowerTFSOP, 10-MSOP (0,118", 3,00 mm Breite) |
| Lieferanten-Gerätepaket | 10-HVSSOP |
| Basisproduktnummer | LM3409 |
Merkmale der LM3409HVMY
• LM3409-Q1 und LM3409HV-Q1 sind Produkte der Klasse Automotive: AEC-Q100 Klasse 1 Qualifiziert
• 2-Ω, 1-A Spitzen-MOSFET-Gate-Antrieb
• VIN-Bereich: 6 V bis 42 V (LM3409, LM3409-Q1)
• VIN-Bereich: 6 V bis 75 V (LM3409HV, LM3409HVQ1)
• Differenzielle, hochseitige Stromwahrnehmung
• Zyklus-für-Zyklus-Stromgrenze
• Keine Kompensation der Kontrollschleife erforderlich
• 10,0001 PWM-Dimmbereich
• 250:1 Analog-Dimmbereich
• Unterstützt rein keramische Ausgangskondensatoren und kondensatorlose Ausgänge
• Niedrigleistungs- und Wärmeabschaltung
• thermisch verstärktes 10-Pin-HVSSOP-Paket
Anwendungen LM3409HVMY
• LED-Treiber
• Ständige Stromquelle
• Automobilbeleuchtung
• Allgemeine Beleuchtung
Umwelt- und Exportklassifizierungen vonLM3409HVMY
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
