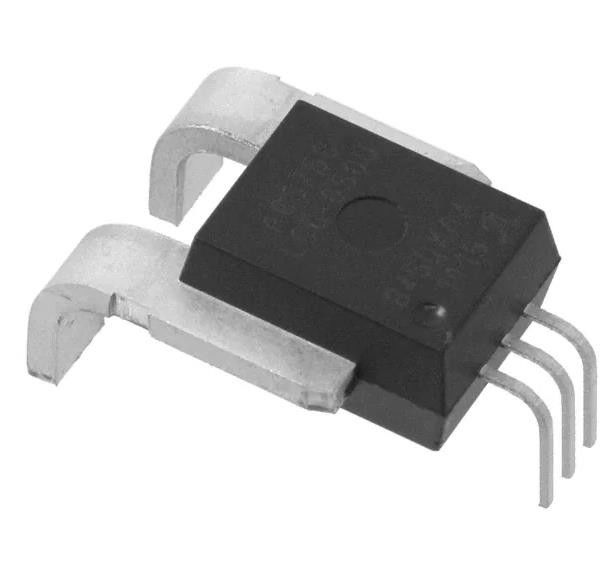

ACS758LCB-100U Stromsensor IC 100A 1 Kanal Hallwirkung Offene Schleife Einrichtung 5-CB
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ACS758LCB-100U |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Für die Messung: | DC | Sensortyp: | Hall-Effekt, offene Schleife |
|---|---|---|---|
| Strom - Empfindung: | 100A | Anzahl der Kanäle: | 1 |
| Ausgabe: | Ratiometrische Spannung | Empfindlichkeit: | 40mV/A |
| Häufigkeit: | DC | 120kHz | Linearität: | ±1,25% |
| Markieren: | ACS758LCB-100U,ACS758LCB-100U Stromsensor-IC |
||
Produkt-Beschreibung
ACS758LCB-100U Stromsensor 100A 1 Kanal Hallwirkung Offene Schleife Einrichtung 5-CB
Spezifikationen ACS758LCB-100U
| TYPE | Beschreibung |
| Kategorie | Sensoren und Wandler |
| Stromsensoren | |
| Mfr | Allegro MicroSystems |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Schlauch |
| Für die Messung | DC |
| Sensortyp | Hall-Effekt, offene Schleife |
| Strom - Empfindung | 100A |
| Anzahl der Kanäle | 1 |
| Ausgabe | Ratiometrische Spannung |
| Empfindlichkeit | 40 mV/A |
| Häufigkeit | Gleichspannung ~ 120 kHz |
| Linearität | ±1,25% |
| Genauigkeit | ± 2,4% |
| Spannung - Versorgung | 3V bis 5,5V |
| Reaktionszeit | 4 μs |
| Strom - Versorgung (maximal) | 13.5mA |
| Betriebstemperatur | -40 °C ~ 150 °C |
| Polarisierung | Einrichtung |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | 5-CB-geformte Blei, PFF |
| Lieferanten-Gerätepaket | 5-CB-Modul |
| Basisproduktnummer | ACS758 |
SpezifikationenACS758LCB-100U
• Branchenführende Geräuschleistung durch proprietäre Verstärker- und Filterkonstruktionstechniken
• Ein integrierter Schild reduziert die Kapazitätskopplung von Stromleiter zu Druckkörper aufgrund hoher dV/dt-Signale erheblich,
und verhindert Offset-Drift bei Hochspannungsanwendungen
• Verbesserung des Gesamtausgangsfehlers durch Verstärkung und Verschieben über die Temperatur
• Kleine Verpackungsgröße mit einfacher Montage
• Monolithische Hall IC für hohe Zuverlässigkeit
• Ultralock Leistungsverlust: 100 μΩ innerer Leiterwiderstand
• Die galvanische Isolierung ermöglicht den Einsatz in wirtschaftlichen Hochspannungssystemen
• qualifiziert für AEC-Q100
Einführung vonACS758LCB-100U
Die AllegroTM ACS758-Familie von Stromsensor-ICs bietet wirtschaftliche und präzise Lösungen für Wechselstrom- oder Gleichstrom-Sensoren.Stromversorgung und Steuerung des Gleichspannungsumwandlers, Wechselrichtersteuerung und Überstromfehlererkennung.
Umwelt- und Exportklassifizierungen vonACS758LCB-100U
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
