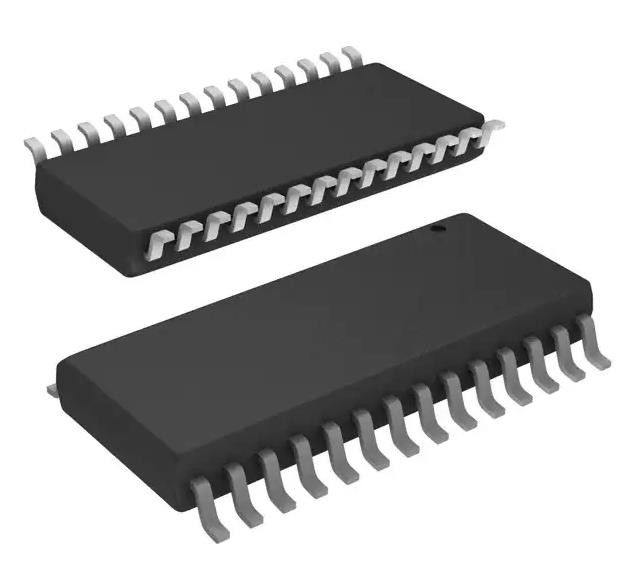

IR2130SPBF Halbbrücken-Tor-Treiber Elektronische IC-Chips, die 28-SOIC umdrehen
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | IR2130SPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Halbbrücke | Kanaltyp: | 3-phasig |
|---|---|---|---|
| Zahl von Fahrern: | 6 | Torart: | IGBT, N-Kanal MOSFET |
| Spannung - Versorgung: | 10V | 20V | Logik-Spannung - VIL, VIH: | 0.8V, 2.2V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 250mA, 500mA | Eingabetyp: | Umwandlung |
| Markieren: | IR2130SPBF,IR2130SPBF Elektronische IC-Chips,Gate-Driver-elektronische IC-Chips |
||
Produkt-Beschreibung
AT28C040-20FI EEPROM-Speicher IC 4Mbit Parallel 200 ns 32-FlatPack-Bottom-Blended
Spezifikationen IR2130SPBF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Infineon Technologies |
| Reihe | - |
| Paket | Schlauch |
| Produktstatus | Nicht für neue Designs |
| Antriebskonfiguration | Halbbrücke |
| Kanaltyp | 3 Phasen |
| Anzahl der Fahrer | 6 |
| Typ des Tores | IGBT, N-Kanal-MOSFET |
| Spannung - Versorgung | 10V bis 20V |
| Logische Spannung - VIL, VIH | 0.8V, 2.2V |
| Strom - Spitzenleistung (Quelle, Sink) | 250 mA, 500 mA |
| Eingabetyp | Umdrehen |
| Höhere Seitenspannung - Max (Bootstrap) | 600 V |
| Anstieg / Fallzeit (Typ) | 80n, 35n |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 28 SOIC (0,295", 7,50 mm Breite) |
| Lieferanten-Gerätepaket | 28-SOIC |
| Basisproduktnummer | IR2130 |
SpezifikationenIR2130SPBF
• Schwebender Kanal für Bootstrap-Betrieb entwickelt Voll funktionsfähig bis +600V Toleranz gegenüber negativer transienter Spannung dV/dt Immun
• Versorgungsbereich des Torantriebs von 10 bis 20 V
• Unterspannungssperre für alle Kanäle
• Überstromschaltung schaltet alle sechs Treiber aus
• Unabhängige Halbbrückefahrer
• Entsprechende Verbreitungsverzögerung für alle Kanäle
• 2,5V-Logik kompatibel
• Ausgänge außerhalb der Phasen mit Eingaben
• Verhinderungslogik der Querleitung
• Auch LEAD-FREE erhältlich
Einführung vonIR2130SPBF
Der IR2130/IR2132(J)(S) ist ein Hochspannungs- und Hochgeschwindigkeits-MOSFET- und IGBT-Treiber mit drei unabhängigen hoch- und niedrigseitigen referenzierten Ausgangskanälen.
Umwelt- und Exportklassifizierungen vonIR2130SPBF
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
