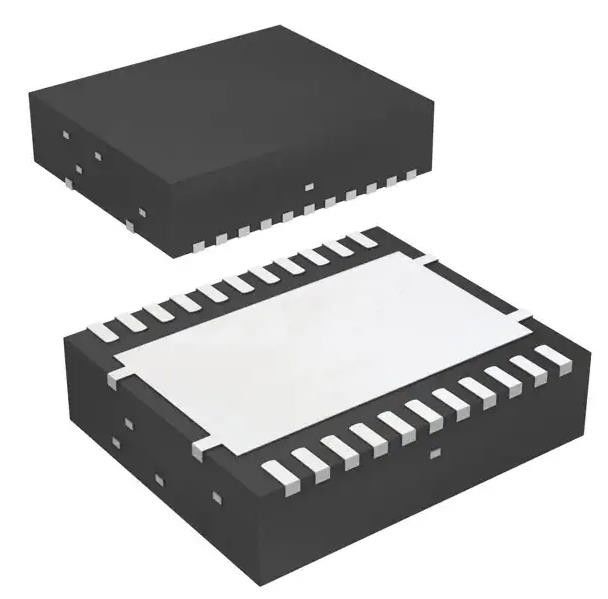

TPS56221DQPR Buck Schaltregulator IC Positiv einstellbar 0,6V 1 Ausgang 25A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS56221DQPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Einstellbar | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Spannung - Eingang (Min): | 4.5V | Spannung - Eingang (maximal): | 14V |
| Spannung - Ausgang (Min/Fest): | 0.6V | Spannung - Ausgang (maximal): | 13.02V |
| Strom - Ausgang: | 25A | Frequenz - Wechseln: | 300kHz, 500kHz, 950kHz |
| Markieren: | TPS56221DQPR,TPS56221DQPR Buck-Schaltregulator IC,Positiver justierbarer Buck Switching Regulator IC |
||
Produkt-Beschreibung
TPS56221DQPR Buck Schaltregulator IC Positiv einstellbar 0,6V 1 Ausgang 25A
Spezifikationen TPS56221DQPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Funktion | Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | - Was ist los? |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 4.5V |
| Spannung - Eingang (maximal) | 14 V |
| Spannung - Ausgang (Min/Fest) | 0.6V |
| Spannung - Ausgang (maximal) | 13.02V |
| Strom - Ausgang | 25A |
| Frequenz - Wechseln | 300 kHz, 500 kHz, 950 kHz |
| Synchronen Berichterstatter | - Ja, das ist es. |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 22-PowerLFDFN |
| Lieferanten-Gerätepaket | Einheit für die Berechnung der in Absatz 1 Buchstabe a genannten Kosten |
| Basisproduktnummer | TPS56221 |
Merkmale der TPS56221DQPR
• Inputspannungsbereich von 4,5 V bis 14 V
• Einbeziehung von Power Block-Technologie
• bis zu 25-A Ausgangsstrom
• Festfrequenzoptionen von 300 kHz, 500 kHz und 1 MHz
• MOSFET-RDS (an) mit Hoch- und Niedrigseite
• Programmierbarer Soft-Start
• 600-mV Referenzspannung mit einer Genauigkeit von 1%
• Steuerung des Spannungsmodus mit Vorwärtsfeedback
• Unterstützt vorgeordnete Ausgabe
• Wärmeabschaltung
• 22-Pin 5-mm × 6-mm PQFN PowerPADTM Paket
Anwendungen TPS56221DQPR
• Leistungsmodule zum Punkt der Belastung (POL)
• Hochdichte GleichspannungsGleichspannungsWandler für Telekommunikations und Netzwerkanwendungen
Umwelt- und Exportklassifizierungen vonTPS56221DQPR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
