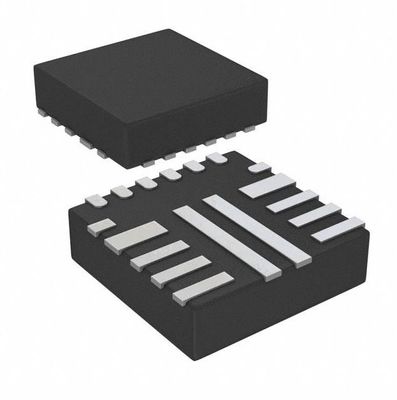

18VFQFN TPS56C215RNNR Buck-Schaltregler-IC 0,6 V 1 Ausgang 12 A
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS56C215RNNR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Ertrag: | 1 | Spannung - eingegeben (Minute): | 4.5V |
|---|---|---|---|
| Spannung - eingegeben (maximal): | 17V | Spannung - Ertrag (Minute/geregelt): | 0.6V |
| Spannung - Ertrag (maximal): | 5.5V | Gegenwärtig - Ertrag: | 12A |
| Frequenz - Schaltung: | 400kHz, 800kHz, 1.2MHz | Betriebstemperatur: | -40°C | 125°C (TJ) |
| Markieren: | 18VFQFN TPS56C215RNNR,0.6V Buck Switching Regulator IC,6 V Buck-Schaltregler-IC |
||
Produkt-Beschreibung
TPS56C215RNNR Buck-Schaltregler-IC 0,6 V 1 Ausgang 12 A 18-VFQFN
Buck-Schaltregler-IC Positiv Einstellbar 0,6 V 1 Ausgang 12 A 18-VFQFN
Spezifikationen von TPS56C215RNNR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | SWIFT™, D-CAP2™, Eco-Mode™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 4,5V |
| Spannung – Eingang (max.) | 17V |
| Spannung – Ausgang (Min./Fest) | 0,6V |
| Spannung – Ausgang (max.) | 5,5V |
| Aktueller Output | 12A |
| Frequenz - Umschalten | 400 kHz, 800 kHz, 1,2 MHz |
| Synchrongleichrichter | Ja |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 18-VFQFN |
| Gerätepaket des Lieferanten | 18-VQFN-HR (3,5x3,5) |
| Basisproduktnummer | TPS56C215 |
MerkmalevonTPS56C215RNNR
• Integrierte 13,5-mΩ- und 4,5-mΩ-MOSFETs
• Unterstützt 12-A-Dauer-IOUT
• 4,5-V-Start ohne externe 5,0-V-Vorspannung
• 0,6 V ±-1 % Referenzspannung über den gesamten Temperaturbereich
• Ausgangsspannungsbereich von 0,6 V bis 5,5 V
• Unterstützt Keramik-Ausgangskondensatoren
• D-CAP3™-Steuermodus für schnelles Einschwingverhalten
• Wählbarer erzwungener Dauerleitungsmodus
(FCCM) für eine geringe Welligkeit der Ausgangsspannung oder Auto-Skipping-Eco-Modus für hohe Effizienz bei geringer Last
• Wählbare FSW von 400 kHz, 800 kHz und 1,2 MHz
• Monotoner Start in vorgespannte Ausgänge
• Zwei einstellbare Strombegrenzungseinstellungen mit Hiccup-Neustart
• Optionale externe 5-V-Vorspannung für verbesserte Effizienz
• Einstellbarer Sanftanlauf mit einer standardmäßigen Sanftanlaufzeit von 1 ms
• –40 °C bis 150 °C Betriebssperrschichttemperatur
• Kleines 3,5 mm x 3,5 mm großes HotRod™ QFN-Gehäuse
• Unterstützt durch das Designtool WEBENCH®
• Unterstützt 12-A-Dauer-IOUT
• 4,5-V-Start ohne externe 5,0-V-Vorspannung
• 0,6 V ±-1 % Referenzspannung über den gesamten Temperaturbereich
• Ausgangsspannungsbereich von 0,6 V bis 5,5 V
• Unterstützt Keramik-Ausgangskondensatoren
• D-CAP3™-Steuermodus für schnelles Einschwingverhalten
• Wählbarer erzwungener Dauerleitungsmodus
(FCCM) für eine geringe Welligkeit der Ausgangsspannung oder Auto-Skipping-Eco-Modus für hohe Effizienz bei geringer Last
• Wählbare FSW von 400 kHz, 800 kHz und 1,2 MHz
• Monotoner Start in vorgespannte Ausgänge
• Zwei einstellbare Strombegrenzungseinstellungen mit Hiccup-Neustart
• Optionale externe 5-V-Vorspannung für verbesserte Effizienz
• Einstellbarer Sanftanlauf mit einer standardmäßigen Sanftanlaufzeit von 1 ms
• –40 °C bis 150 °C Betriebssperrschichttemperatur
• Kleines 3,5 mm x 3,5 mm großes HotRod™ QFN-Gehäuse
• Unterstützt durch das Designtool WEBENCH®
AnwendungenvonTPS56C215RNNR
• Server, Cloud-Computing, Speicher
• Telekommunikation und Netzwerk, Point-of-Load (POL)
• IPCs, Fabrikautomation, SPS, Testmessung
• High-End-DTV
Umwelt- und ExportklassifizierungenvonTPS56C215RNNR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
