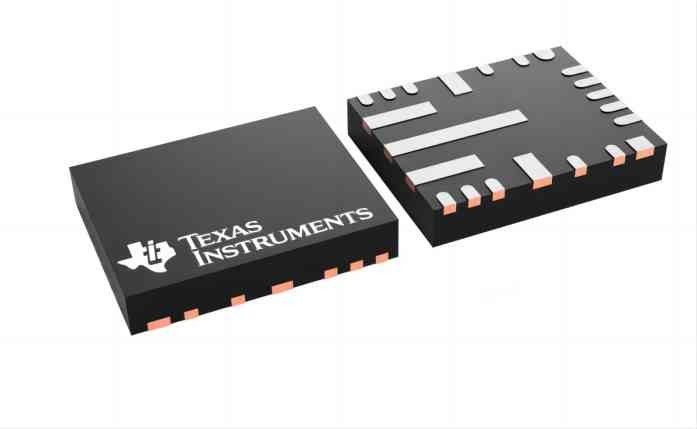

22VFQFN LM536353QRNLRQ1 Schaltregler-IC Positiv 1 Ausgang 3,5 A
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | LM536353QRNLRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - eingegeben (Minute): | 3.9V | Spannung - eingegeben (maximal): | 36V |
|---|---|---|---|
| Betriebstemperatur: | -40°C | 150°C (TJ) | Frequenz - Schaltung: | 2.1MHz |
| Synchroner Gleichrichter: | Ja | Paket/Fall: | 22-VFQFN |
| Lieferanten-Gerät-Paket: | 22-VQFN-HR (5x4) | Befestigung der Art: | Oberflächenberg, benetzbare Flanke |
| Markieren: | 22VFQFN LM536353QRNLRQ1,22VFQFN Schaltregler-IC,Regler-IC positiv 1 Ausgang 3 |
||
Produkt-Beschreibung
LM536353QRNLRQ1 Schaltregler-IC Positiv 1 Ausgang 3,5 A 22-VFQFN
MerkmaleLM536353QRNLRQ1
• AEC-Q100 Automotive-qualifiziert:
– Gerätetemperaturklasse 1: –40 °C bis +125 °C Umgebungsbetriebstemperaturbereich
– Geräte-HBM-Klassifizierungsstufe 2
– Geräte-CDM-Klassifizierungsstufe C6
• Sperrschichttemperaturbereich von –40 °C bis +150 °C
• 15 µA Ruhestrom im Leerlauf (typisch) mit 3,3-V-Ausgang
• 5,0 mm × 4,0 mm großes VQFN-Gehäuse mit oder ohne benetzbare Flanken und 0,6 mm VIN-Abstand
• Geringe EMI und Schaltergeräusche
• Spread-Spectrum-Option
• Externe Frequenzsynchronisation
• RESET-Ausgang mit internem Filter und 3-ms-Release-Timer
• Pin-wählbarer erzwungener PWM-Modus
• Integrierte Kompensation, Sanftanlauf, Strombegrenzung, thermische Abschaltung und UVLO
• 0,6-V-Dropout bei 3,5 A bei 105 °C TA
• ±1 % Ausgangsspannungstoleranz (–40 °C bis 125 °C TJ)
• Erhältlich mit festem 5-V-, 3,3-V- oder einstellbarem Ausgang
Produktattribute vonLM536353QRNLRQ1
|
TYP
|
BESCHREIBUNG
|
|---|---|
|
Kategorie
|
Integrierte Schaltkreise (ICs)
Energiemanagement (PMIC)
Spannungsregler – DC-DC-Schaltregler
|
|
Hersteller
|
T I
|
|
Serie
|
Automobil, AEC-Q100
|
|
Produktstatus
|
Aktiv
|
|
Funktion
|
Rücktritt
|
|
Ausgabekonfiguration
|
Positiv
|
|
Topologie
|
Bock
|
|
Anzahl der Ausgänge
|
1
|
|
Spannung – Eingang (Min.)
|
3,9 V
|
|
Spannung – Eingang (max.)
|
36V
|
|
Aktueller Output
|
3,5A
|
|
Frequenz - Umschalten
|
2,1 MHz
|
|
Synchrongleichrichter
|
Ja
|
|
Betriebstemperatur
|
-40°C ~ 150°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage, benetzbare Flanke
|
|
Paket/Koffer
|
22-VFQFN
|
|
Gerätepaket des Lieferanten
|
22-VQFN-HR (5x4)
|
|
Basisproduktnummer
|
LM536353
|
Beschreibung
Der synchrone Abwärtsregler LM53625-Q1/LM53635-Q1 ist für Automobilanwendungen optimiert und bietet eine Ausgangsspannung von 5 V, 3,3 V oder einen einstellbaren Ausgang.Fortschrittliche Hochgeschwindigkeitsschaltungen ermöglichen dem LM53625-Q1/LM53635-Q1 die Regelung von einem Eingang von 18 V auf einen Ausgang von 3,3 V bei einer festen Frequenz von 2,1 MHz.Dank der innovativen Architektur kann dieses Gerät einen 3,3-V-Ausgang aus einer Eingangsspannung von nur 3,55 V regeln. Alle Aspekte des LM53625-Q1/LM53635-Q1 sind für Automobil- und leistungsorientierte Industriekunden optimiert.Ein Eingangsspannungsbereich von bis zu 36 V mit einer Transiententoleranz von bis zu 42 V erleichtert das Design des Eingangsüberspannungsschutzes.Das für den Automobilbereich qualifizierte Hotrod-QFN-Gehäuse mit benetzbaren Flanken reduziert parasitäre Induktivität und Widerstände und erhöht gleichzeitig die Effizienz, minimiert das Überschwingen des Schaltknotens und verringert drastisch elektromagnetische Störungen (EMI).Ein Open-Drain-Reset-Ausgang mit integrierter Filterung und Verzögerung liefert eine echte Anzeige des Systemstatus.Diese Funktion macht eine zusätzliche Überwachungskomponente überflüssig und spart Kosten und Platz auf der Platine.Der nahtlose Übergang zwischen den PWM- und PFM-Modi und der niedrige Ruhestrom (nur 15 µA für die 3,3-V-Option) sorgen für einen hohen Wirkungsgrad und ein hervorragendes Einschwingverhalten bei allen Lasten.
