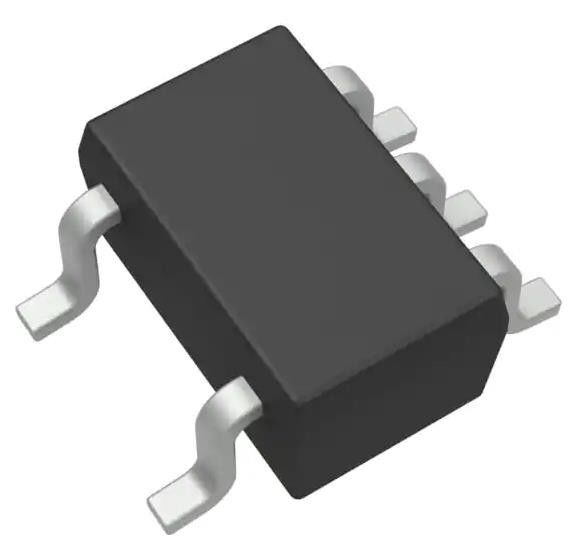

TLV70012DCKR Linearspannungsregler IC Positiv fest 1 Ausgang 200mA SC-70-5
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLV70012DCKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Spannung - Eingang (Min): | 5.5V | Spannung - Eingang (maximal): | 1.2V |
| Spannungsausfall (maximal): | 0.25V @ 200mA | Strom - Ausgang: | 200 mA |
| Strom - Stillstand (Iq): | µA 55 | Strom - Versorgung (maximal): | µA 270 |
| Markieren: | TLV70012DCKR,TLV70012DCKR Linearspannungsregler-IC |
||
Produkt-Beschreibung
TLV70012DCKR Linearspannungsregler IC Positiv fest 1 Ausgang 200mA SC-70-5
Spezifikationen TLV70012DCKR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 1.2V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.25V @ 200mA |
| Strom - Ausgang | 200 mA |
| Strom - Stillstand (Iq) | 55 μA |
| Strom - Versorgung (maximal) | 270 μA |
| PSRR | 68 dB (1 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur, umgekehrte Polarität, Spannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 5-TSSOP, SC-70-5, SOT-353 |
| Lieferanten-Gerätepaket | SC-70-5 |
| Basisproduktnummer | TLV70012 |
Merkmale der TLV70012DCKR
* Sehr geringer Abbruch:
- 43 mV bei 50 mA, VouT = 2,8 V
- 85 mV bei Lott = 100 mA, VouT = 2,8 V
- 175 mV bei Lout = 200 mA, VouT = 2,35 V
* 2% Genauigkeit
* Niedrige Lo: 31 uA
* Erhältlich in Festleistungsspannungen von 1,2 V bis 4,8 V
* Hohe PSRR: 68 dB bei 1 kHz
* Stabil mit effektiver Kapazität von 0,1 pF
* Wärmeabschaltung und Überstromschutz
* Erhältlich in 1,5-mm x 1,5-mm SON-6, SOT23-5 und SC-70 Paketen
Anwendungen TLV70012DCKR
* Drahtlose Handys
* Smartphones, PDAs
* ZigBee-Netzwerke
* Bluetooth-Geräte
* Li-lon-betriebene Handheld-Produkte
* WLAN und andere PC-Add-on-Karten
Umwelt- und Exportklassifizierungen vonTLV70012DCKR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
