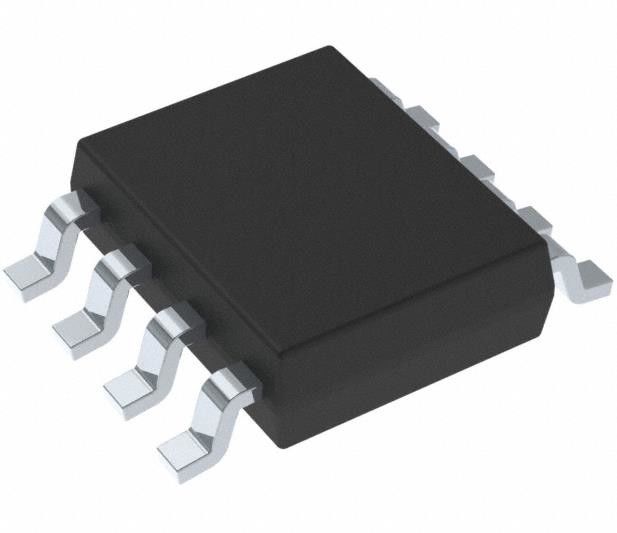

TPS54228DDAR Buck Schaltregulator IC Positiv einstellbar 0,76V 1 Ausgang 2A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS54228DDAR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Einstellbar | Anzahl der Ausgänge: | 2 |
|---|---|---|---|
| Spannung - Eingang (Min): | 4.5V | Spannung - Eingang (maximal): | 18V |
| Spannung - Ausgang (Min/Fest): | 0.76V | Spannung - Ausgang (maximal): | 7V |
| Strom - Ausgang: | 2A | Frequenz - Wechseln: | 700kHz |
| Markieren: | TPS54228DDAR,TPS54228DDAR Buck-Schaltregulator IC |
||
Produkt-Beschreibung
TPS54228DDAR Buck Schaltregulator IC Positiv einstellbar 0,76V 1 Ausgang 2A
Spezifikationen TPS54228DDAR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | D-CAP2TM, Öko-ModeTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Funktion | Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | - Was ist los? |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 4.5V |
| Spannung - Eingang (maximal) | 18V |
| Spannung - Ausgang (Min/Fest) | 0.76V |
| Spannung - Ausgang (maximal) | 7V |
| Strom - Ausgang | 2A |
| Frequenz - Wechseln | 700 kHz |
| Synchronen Berichterstatter | - Ja, das ist es. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-PowerSOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SO PowerPad |
| Basisproduktnummer | TPS54228 |
Merkmale der TPS54228DDAR
• Der D-CAP2TM-Modus ermöglicht eine schnelle vorübergehende Reaktion
• Low Output Ripple und erlaubt Keramik-Ausgangskondensator
• Weiter VIN-Eingangsspannungsbereich: 4,5 V bis 18 V
• Spannungsbereich: 0,76 V bis 7 V
• Hocheffiziente integrierte FETs, die für Anwendungen mit niedrigerem Arbeitszyklus optimiert sind
️ 155 mΩ (High-Side) und 108 mΩ (Low-Side)
• hoher Wirkungsgrad, weniger als 10 μA beim Herunterfahren
• Hohe Referenzgenauigkeit der anfänglichen Bandbreite
• Verstellbarer Weichstart
• Vorangestellter weicher Start
• 700-kHz-Schaltfrequenz (fSW)
• Zyklus-für-Zyklus-Überstromgrenze
• Auto-Skip Eco-ModeTM für hohe Effizienz bei leichter Belastung
Anwendungen TPS54228DDAR
• Vielzahl von Anwendungen für Niederspannungssysteme
️ Digitale Fernsehversorgung
High-Definition-Blu-ray-DiscTM-Player
Vernetzung von Heimterminals
¢ Digitale Set-Top-Boxen (STB)
Umwelt- und Exportklassifizierungen vonTPS54228DDAR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
