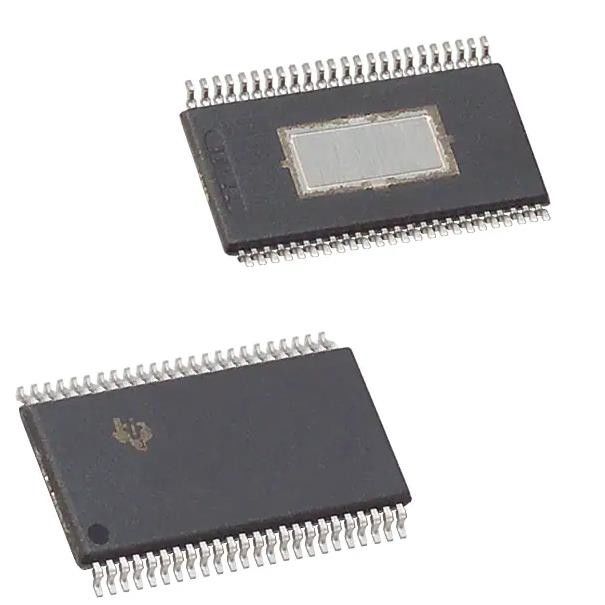

DRV8823DCAR Bipolar Motor Driver IC MOSFET Serie 48-HTSSOP
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DRV8823DCAR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Schnittstelle: | Serien | Anwendungen: | allgemeiner Zweck |
|---|---|---|---|
| Strom - Ausgang: | 1.5a | Spannung - Versorgung: | 8V | 32V |
| Spannung - Last: | 8V | 32V | Betriebstemperatur: | -40°C | 150°C (TJ) |
| Typ der Montage: | Oberflächenbefestigung | Packung / Gehäuse: | 48-TFSOP (0,240", 6,10 mm Breite) freiliegendes Pad |
| Markieren: | DRV8823DCAR,DRV8823DCAR Motor-Treiber-Leistungskonsole,Bipolarer Motor-Treiber-IC |
||
Produkt-Beschreibung
DRV8823DCAR Bipolar Motor Treiber Leistung MOSFET Serie 48-HTSSOP
SpezifikationenDRV8823DCAR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Fahrer, Steuerungskräfte | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ des Motors - Schrittfahrzeug | Bipolar |
| Motortyp - Wechselstrom, Gleichstrom | Brushed DC |
| Funktion | Fahrer - voll integriert, Steuer- und Leistungsstufe |
| Ausgabekonfiguration | Halbbrücke (8) |
| Schnittstelle | Serien |
| Technologie | Leistungs-MOSFET |
| Schrittlösung | - |
| Anwendungen | Allgemeiner Zweck |
| Strom - Ausgang | 1.5A |
| Spannung - Versorgung | 8V bis 32V |
| Spannung - Last | 8V bis 32V |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 48-TFSOP (0,240", 6,10mm Breite) ausgestrahlte Pad |
| Lieferanten-Gerätepaket | 48-HTSSOP |
| Basisproduktnummer | DRV8823 |
Merkmale der DRV8823DCAR
* PWM-Motorantrieb mit vier H-Brücken
- Fahrt mit zwei Schrittmotoren, einem Schrittmotor und zwei Gleichstrommotoren oder vier Gleichstrommotoren
- bis zu 1,5 A Strom pro Wicklung
- Niedriger Widerstand
- Programmierbare maximale Wicklströmung
- Drei-Bit-Wicklungs-Stromregelung ermöglicht bis zu acht Stromstufen
- Auswählbare langsame oder gemischte Zerfallsmodi
* Betriebsspannungsbereich von 8 bis 32 V
* Innenladungspumpe für Gate Drive
* Eingebettete 3,3-V-Referenz
* Serielle digitale Steuerungsschnittstelle
* Vollständig geschützt gegen Unterspannung, Übertemperatur und Überstrom
* Thermisch verstärktes Oberflächenmontagepaket
Anwendungen DRV8823DCAR
• Drucker
• Scanner
• Büroautomatische Maschinen
• Spielautomaten
• Fabrikautomation
• Robotik
Umwelt- und Exportklassifizierungen vonDRV8823DCAR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
