TPS61175PWPR Boost SEPIC Schaltregulator IC Positiv einstellbar 2.9V 1 Ausgang 3A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS61175PWPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Funktion: | Step-Up, Step-Up/Step-Down | Ausgabekonfiguration: | Positiv |
|---|---|---|---|
| Topologie: | Auftrieb, Rücklauf, SEPIC | Ausgabeart: | Einstellbar |
| Anzahl der Ausgänge: | 1 | Spannung - Eingang (Min): | 2.9V |
| Spannung - Eingang (maximal): | 18V | Spannung - Ausgang (Min/Fest): | 2.9V |
| Strom - Ausgang: | 3A (Schalter) | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
| Markieren: | TPS61175PWPR,Steigerung des SEPIC-Schaltregulators IC,TPS61175PWPR Schaltregulator-IC |
||
Produkt-Beschreibung
TPS61175PWPR Boost SEPIC Schaltregulator IC Positiv einstellbar 2.9V 1 Ausgang 3A
SpezifikationenTPS61175PWPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Funktion | Schritt nach oben, Schritt nach oben/Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | Boost, Flyback und SEPIC |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 2.9V |
| Spannung - Eingang (maximal) | 18V |
| Spannung - Ausgang (Min/Fest) | 2.9V |
| Spannung - Ausgang (maximal) | 38 V |
| Strom - Ausgang | 3A (Schalter) |
| Frequenz - Wechseln | 200 kHz bis 2,2 MHz |
| Synchronen Berichterstatter | - Nein. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |

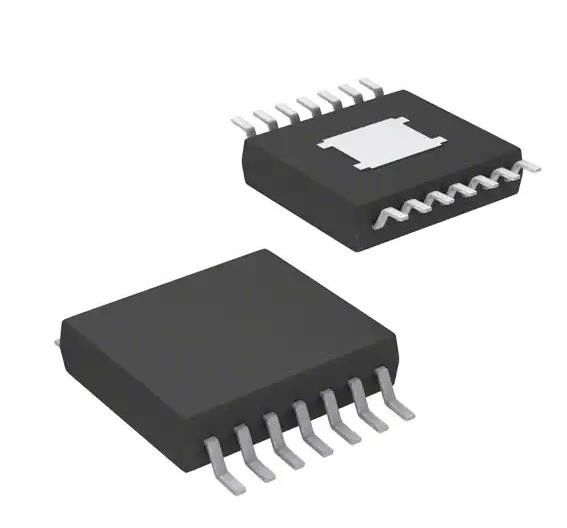

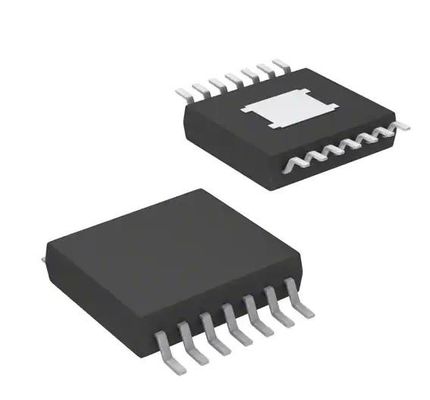

| Packung / Gehäuse | 14-PowerTSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 14-HTSSOP |
| Basisproduktnummer | TPS61175 |
Merkmale der TPS61175PWPR
• 600-nA ultra-niedriger IQ in den VOUT-Pin
• 400-nA ultra-niedriger IQ in den VIN-Pin
• Betriebsspannung von 0,7 V bis 5,5 V
• Einstellbare Ausgangsspannung von 1,8 V bis 5,5 V
• Verfügbare Versionen mit fester Ausgangsspannung
• Mindestgrenze für den Spitzenstrom des Schalters 0,8 A
• Regulierte Ausgangsspannung im Niedrigmodus
• Wirkliche Trennung während des Abschaltens
• Wirksamkeit von bis zu 75% bei 10-μA-Last bei Festspannung
• Wirksamkeit von bis zu 93% bei einer Last von 10 mA bis 300 mA
• 6-kugel 1,23 mm × 0,88 mm WCSP Paket und 2-mm × 2-mm WSON Paket
• Erstellen Sie ein eigenes Design mit dem TPS61099x mit dem WEBENCH® Power Designer
Anwendungen TPS61175PWPR
• Umwandlung von 5-Volt- zu 12-Volt- und 24-Volt-Leistung
• Unterstützt SEPIC- und Flyback-Topologien
• ADSL-Modems
• TV-Tuner
Umwelt- und Exportklassifizierungen vonTPS61175PWPR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
