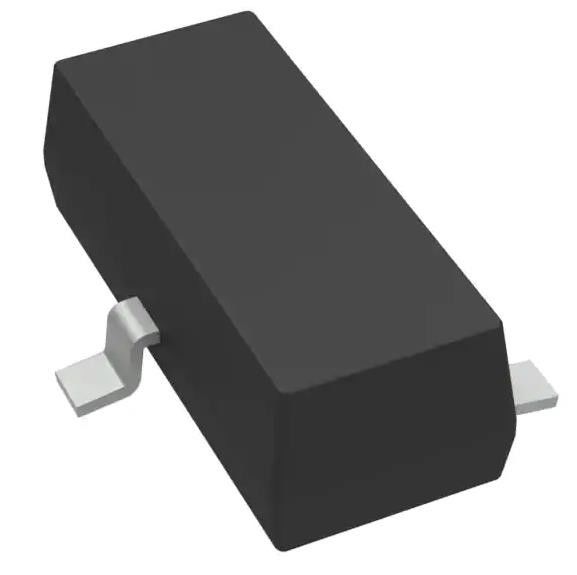

DRV5053OAQDBZR Hall-Effekt-Sensor Einsachse SOT-23-3
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DRV5053OAQDBZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Achse: | Einzigartig | Ausgabeart: | Analogspannung |
|---|---|---|---|
| Abfragung der Strecke: | ± 73mT | Spannung - Versorgung: | 2.5V | 38V |
| Strom - Versorgung (maximal): | 3.6mA | Gegenwärtig - Ertrag (maximal): | 2.3mA |
| Bandbreite: | 20KHZ | Betriebstemperatur: | -40 °C bis 125 °C (TA) |
Produkt-Beschreibung
DRV5013ADQDBZR Digitale Schaltfläche Verriegelung Offener Abflussraum Effekt SOT-23-3
SpezifikationenDRV5053OAQDBZR
| TYPE | Beschreibung |
| Kategorie | Sensoren und Wandler |
| Magnetische Sensoren | |
| Lineare Kompass-Systeme | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Technologie | Hall-Effekt |
| Achse | Einzigartig |
| Ausgabeart | Analogspannung |
| Sensorbereich | ± 73mT |
| Spannung - Versorgung | 2.5V ~ 38V |
| Strom - Versorgung (maximal) | 3.6mA |
| Strom - Ausgang (maximal) | 2.3mA |
| Entschließung | - |
| Bandbreite | 20 kHz |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Eigenschaften | Temperaturkompensation |
| Lieferanten-Gerätepaket | SOT-23-3 |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Basisproduktnummer | DRV5053 |
Merkmale der DRV5053OAQDBZR
• Lineare Ausgangs-Hall-Sensor
• Überlegene Temperaturstabilität
¢ Empfindlichkeit ±10% gegenüber der Temperatur
• Optionen für hohe Empfindlichkeit:
11 mV/mT (OA, siehe Abbildung 17)
¥ ¥ 23 mV/mT (PA)
¥ ¥ 45 mV/mT (RA)
¥ ¥ 90 mV/mT (VA)
️ +23 mV/mT (CA)
️ +45 mV/mT (EA)
• Unterstützt einen breiten Spannungsbereich
¥ 2,5 V bis 38 V
- keine externe Regulierung erforderlich
• Breiter Betriebstemperaturbereich
¥ TA = ¥ 40 bis 125°C (Q, siehe Abbildung 17)
• Verstärkte Ausgangsstufe
- 2,3-mA-Senk, 300-μA-Quelle
• Ausgangsspannung: 0,2 V bis etwa 1,8 V
B = 0 mT, OUT = 1 V
• Schnellbetrieb: 35 μs
• Kleines Paket und Fußabdruck
️ Oberflächenbefestigung 3-Pin SOT-23 (DBZ)
• 2,92 mm × 2,37 mm
️ Durchlöcher mit 3-Pin-TO-92 (LPG)
• 4,00 mm × 3,15 mm
• Schutzvorrichtungen:
¢ Rückwärtsschutz (bis zu 22 V)
️ Unterstützt bis zu 40-Volt-Lastdump
¢ Ausgangs-Kurzschlussschutz
Ausgangsstrombeschränkung
Anwendungen DRV5053OAQDBZR
• Durchflussmessgeräte
• Anpassung des Docks
• Vibrationskorrektur
• Dämpfersteuerung
Umwelt- und Exportklassifizierungen vonDRV5053OAQDBZR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
