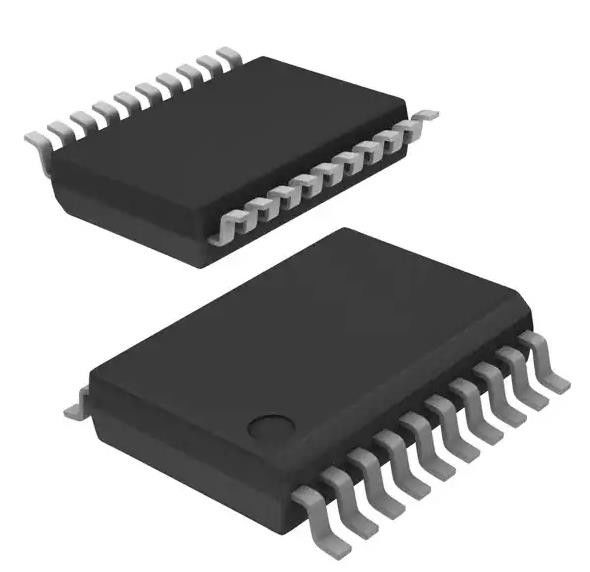

PCM1803ADBR ADC, Audio 24 b 96k Serielle 20-SSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | PCM1803ADBR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Verstärker-Art: | ADC, Audio | Anzahl der Kanäle: | 2 |
|---|---|---|---|
| Auflösung (Bits): | 24 b | Stichprobenquote (pro Sekunde): | 96k |
| Datenoberfläche: | Serien | Spannungsquelle: | Analog und Digital |
| Spannung - Versorgung: | 2.7V | 3.6V, 4.5V | 5.5V | Betriebstemperatur: | -40 °C bis 85 °C |
Produkt-Beschreibung
OPA1622IDRCR Audio Verstärker 2 Schaltkreis 10-VSON (3x3)
SpezifikationenPCM1803ADBR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| ADCs/DACs - Sonderzweck | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | ADC, Audio |
| Anzahl der Kanäle | 2 |
| Auflösung (Bits) | 24 b |
| Stichprobenquote (pro Sekunde) | 96k |
| Datenoberfläche | Serien |
| Spannungsquelle | Analog und Digital |
| Spannung - Versorgung | 2.7V ~ 3.6V, 4.5V ~ 5.5V |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 20-SSOP (0,209", 5,30 mm Breite) |
| Lieferanten-Gerätepaket | 20-SSOP |
| Basisproduktnummer | PCM1803 |
Merkmale der PCM1803ADBR
• 24-Bit-Delta-Sigma-Stereo-A/D-Wandler
• Einseitige Spannungseingabe: 3 Vp-p
• Überprobenuntersuchungsfilter:
Überprobenfrequenz: ×64, ×128
¢ Passband-Ripple: ±0,05 dB
¢ Verstärkung des Stoppbandes: ¢65 dB
Auf dem Chip befindlicher High-Pass-Filter: 0,84 Hz (44,1 kHz)
• Hochleistungs:
THD+N: ¢95 dB (typischerweise)
SNR: 103 dB (typischerweise)
Dynamische Reichweite: 103 dB (typischerweise)
• PCM-Audio-Schnittstelle:
Master oder Slave-Modus wählbar
Datenformate:
¢ 24-Bit-I2S
¥ 20-, 24-Bit Recht gerechtfertigt
• Probenahmeschwindigkeit: 16 kHz bis 96 kHz
• Systemuhr: 256 fS, 384 fS, 512 fS, 768 fS
• Doppelstromversorgung: 5 V für Analog, 3,3 V für Digital
• Paket: 20-Pin-SSOP
Anwendungen PCM1803ADBR
• AV-Verstärkerempfänger
• MD-Spieler
• CD-Recorder
• Mehrspur-Empfänger
• Elektrische Musikinstrumente
Umwelt- und Exportklassifizierungen vonPCM1803ADBR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
