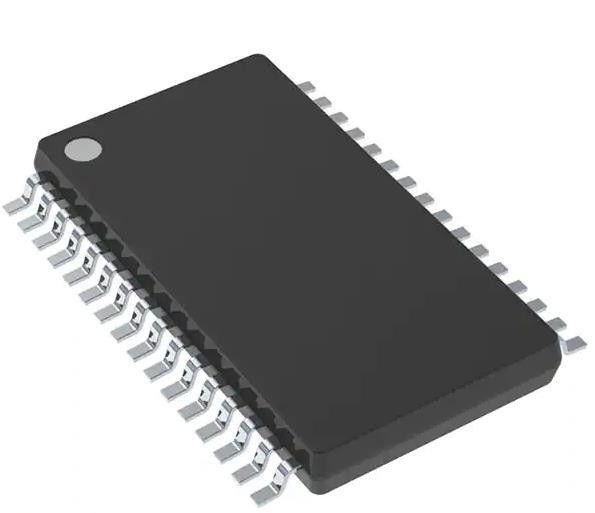

TPA3118D2DAPR Verstärker IC 2-Kanal (Stereo) Klasse D 32-HTSSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPA3118D2DAPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ: | Klasse D | Ausgabeart: | 2-Channel (Stereolithographie) |
|---|---|---|---|
| Max Output Power x kanalisiert @ Last: | 30W x 2 @ 8Ohm | Spannung - Versorgung: | 4.5V | 26V |
| Eigenschaften: | Differenzialer Input, Stummer, Kurzschluss und Wärmeschutz, Abschaltung | Typ der Montage: | Oberflächenbefestigung |
| Betriebstemperatur: | -40 °C bis 85 °C (TA) | Lieferanten-Gerätepaket: | 32-HTSSOP |
Produkt-Beschreibung
TPA3118D2DAPR Verstärker IC 2-Kanal (Stereo) Klasse D 32-HTSSOP
SpezifikationenTPA3118D2DAPR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Verstärker | |
| Audioverstärker | |
| Mfr | Texas Instruments |
| Reihe | SpeakerGuardTM |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Klasse D |
| Ausgabeart | 2 Kanäle (Stereo) |
| Maximale Ausgangsleistung x Kanäle @ Last | 30 W x 2 @ 8 Ohm |
| Spannung - Versorgung | 4.5V ~ 26V |
| Eigenschaften | Differential-Eingänge, Schalldämpfung, Kurzschluss- und Wärmeschutz, Abschaltung |
| Typ der Montage | Oberflächenbefestigung |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Lieferanten-Gerätepaket | 32-HTSSOP |
| Packung / Gehäuse | 32-PowerTSSOP (0,240", 6,10 mm Breite) |
| Basisproduktnummer | TPA3118 |
Merkmale der PCM5100APWR
1• Unterstützt mehrere Ausgabekonfigurationen
2 × 50 W in eine 4-Ω-BTL-Last bei 21 V (TPA3116D2)
️ 2 × 30 W in eine 8-Ω-BTL-Last bei 24 V (TPA3118D2)
️ 2 × 15 W in eine 8-Ω-BTL-Last bei 15 V (TPA3130D2)
• Breiter Spannungsbereich: 4,5 V bis 26 V
• Effizienter Betrieb der Klasse D
Die Energieeffizienz von > 90% in Kombination mit geringen Leerlaufverlusten reduziert die Größe der Kühlkörper erheblich
¢ Erweiterte Modulationssysteme
• Mehrfache Schaltfrequenzen
Vermeidung von AM
Master und Slave Synchronisierung
- bis zu 1,2 MHz Schaltfrequenz
• Feedback Power-Stage-Architektur mit hohem PSRR reduziert die Anforderungen an die PSU
• Programmierbare Leistungsgrenze
• Differentielle und einseitige Inputs
• Stereo- und Mono-Modus mit Mono-Konfiguration mit einem Filter
• Eine einzige Stromversorgung reduziert die Anzahl der Komponenten
• Integrierte Selbstschutzschaltkreise einschließlich Überspannung, Unterspannung, Übertemperatur, DCDetect und Kurzschluss mit Fehlermeldung
• Wärmeverstärkte Verpackungen
¢ DAD (32-Pin HTSSOP Pad Up)
¢ DAP (32-Pin HTSSOP Pad Down)
• Umgebungstemperaturbereich von 40°C bis 85°C
Anwendungen TPA3118D2DAPR
• Mini-Mikro-Komponente, Lautsprecherleiste, Docks
• Automobilindustrie nach dem Verkauf
• Fernsehen mit Fernsehgeräten
• Verbraucher-Audio-Anwendungen
Umwelt- und Exportklassifizierungen vonTPA3118D2DAPR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
