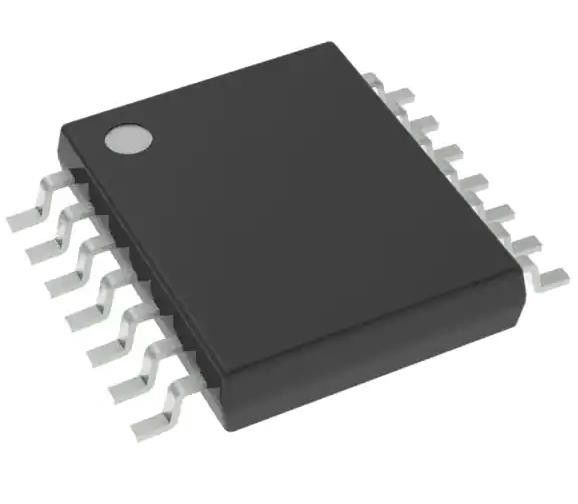

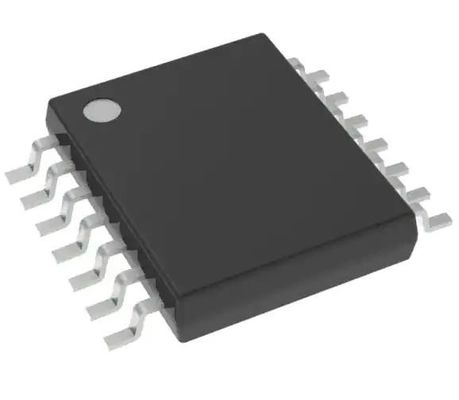

TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", 4,40mm Breite)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLC2932IPWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ: | Phasen-Verschluss-Schleife (PLL) | PLL: | - Ja, das ist es. |
|---|---|---|---|
| Eingabe: | CMOS | Anzahl der Schaltungen: | 1 |
| Verhältnis - Eingang:Ausgang: | 2:01 | Differential - Eingabe:Ausgabe: | Nein/Nein |
| Häufigkeit - Max.: | 50MHz | Spannung - Versorgung: | 2,85 V ~ 5,25 V |
Produkt-Beschreibung
TLC2932IPWR Phase Lock Loop (PLL) IC 50MHz 1 14-TSSOP (0,173", 4,40mm Breite)
SpezifikationenTLC2932IPWR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Uhrzeit/Zeit | |
| Zeitgeneratoren, PLLs, Frequenzsynthesizer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Phase-Lock-Schleife (PLL) |
| PLL | - Ja, das ist es. |
| Eingabe | CMOS |
| Ausgabe | CMOS |
| Anzahl der Schaltungen | 1 |
| Verhältnis - Eingang:Ausgang | 2:01 |
| Differential - Eingang:Ausgang | Nein/Nein |
| Häufigkeit - Max. | 50 MHz |
| Teiler/Multiplikator | Ja/Ja |
| Spannung - Versorgung | 2.85V ~ 5.25V |
| Betriebstemperatur | -20°C bis 75°C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 14-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 14-TSSOP |
| Basisproduktnummer | TLC293 |
Merkmale der TLC2932IPWR
* Spannungsgesteuerter Oszillator (VCO)
Abschnitt:
️ Vollständiger Oszillator mit nur einem externen Bias-Widerstand (RBIAS)
Frequenz der Sperrung:
- 22 MHz bis 50 MHz (VDD = 5 V ± 5%),
- TA = 20°C bis 75°C, ×1 Ausgabe)
- 11 MHz bis 25 MHz (VDD = 5 V ± 5%),
- TA = 20°C bis 75°C, ×1/2 Ausgabe)
Ausgangsfrequenz. . . ×1 und ×1/2 Auswählbar
Anwendungen TLC2932IPWR
Der TLC2932 ist für Phasensperr-Systeme (PLL) ausgelegt und besteht aus einem spannungsgesteuerten Oszillator (VCO) und einem Randdetektor (PFD).
Umwelt- und Exportklassifizierungen vonTLC2932IPWR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
