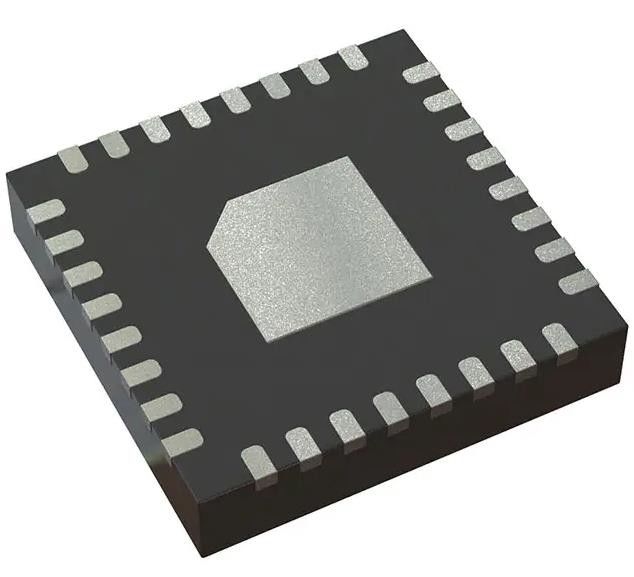

CC1125RHBR IC RF TxRx + MCU Allgemeine ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CC1125RHBR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Rffamilie/-standard: | Allgemeine THEORIE < 1GHz | Modulation: | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
|---|---|---|---|
| Häufigkeit: | 164MHz | 192MHz, 274MHz | 320MHz, 410MHz | 480MHz, 820MHz | 960MHz | Datenrate (maximal): | 200kbps |
| Leistung - Leistung: | 16dBm | Empfindlichkeit: | -129 dBm |
| Speichergröße: | 4kB ROM, 256B RAM | Spannung - Versorgung: | 2V bis 3,6V |
Produkt-Beschreibung
CC1125RHBR IC RF TxRx + MCU Allgemeine ISM < 1GHz 164MHz ~ 192MHz, 274MHz ~ 320MHz
SpezifikationenCC1125RHBR
| TYPE | Beschreibung |
| Kategorie | HF und drahtlos |
| HF-Empfänger-ICs | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | TxRx + MCU |
| RF-Familie/Standard | Allgemeine ISM < 1 GHz |
| Protokoll | - |
| Modulation | 2FSK, 2GFSK, 4FSK, 4GFSK, MSK, OOK |
| Häufigkeit | 164 MHz ~ 192 MHz, 274 MHz ~ 320 MHz, 410 MHz ~ 480 MHz, 820 MHz ~ 960 MHz |
| Datenrate (maximal) | 200kbps |
| Leistung - Leistung | 16 dBm |
| Empfindlichkeit | -129 dBm |
| Speichergröße | 4kB ROM, 256B RAM |
| Serielle Schnittstellen | SPI |
| GPIO | 4 |
| Spannung - Versorgung | 2V bis 3,6V |
| Strom - Empfang | 17mA ~ 27mA |
| Strom - Übertragung | 26 mA ~ 56 mA |
| Betriebstemperatur | -40 °C bis 85 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 32-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Einheit für die Berechnung der Leistungen |
| Basisproduktnummer | CC1125 |
Merkmale der CC1125RHBR
* Hochleistungs-Transceiver mit einem einzigen Chip
- Nachbarkanalselektivität: 67 dB bei 6,25-kHz Offset
- Blockierungsleistung: 1 04 dB bei 10 MHz
- Ausgezeichnete Empfängerempfindlichkeit
- 129 dBm bei 300 Bps
- 123 dBm bei 1,2 kbps
- 110 dBm bei 50 kbps
- Sehr niedriges Phasengeräusch: -115 dBc/Hz bei 10 kHz Offset
* Geeignet für Systeme, die auf ETSIC-Kategorie 1 abzielen
* 128-Byte RX und TX FIFOs getrennt
* Unterstützung für nahtlose Integration mit dem CC1190Gerät für eine erhöhte Reichweite
* Hochspektraler Wirkungsgrad (9,6 kbps in 12,5 kHz-Kanal in Übereinstimmung mit FCC Narrowband Mandate)
Anwendungen CC1125RHBR
• Soziale Alarme
• IEEE 802.15.4g-Systeme
• Wireless-Systeme mit schmaler Bandbreite und sehr geringer Leistung
• Haus- und Gebäudeautomation mit Kanalabstand von bis zu 4 kHz
• Drahtlose Alarm- und Sicherheitssysteme
• 169-, 315-, 433-, 868-, 915-, 920-, 950 MHz
• Industrielle Überwachungs- und Steuerungssysteme ISM/SRD
• Drahtlose Gesundheitsanwendungen
• Wireless Metering und Wireless Smart Grid (AMR und AMI)
• Drahtlose Sensornetze und aktive RFID
• Private Mobilfunkgeräte
Umwelt- und Exportklassifizierungen vonCC1125RHBR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | 5A991B |
| HTSUS | 8542.39.0001 |
