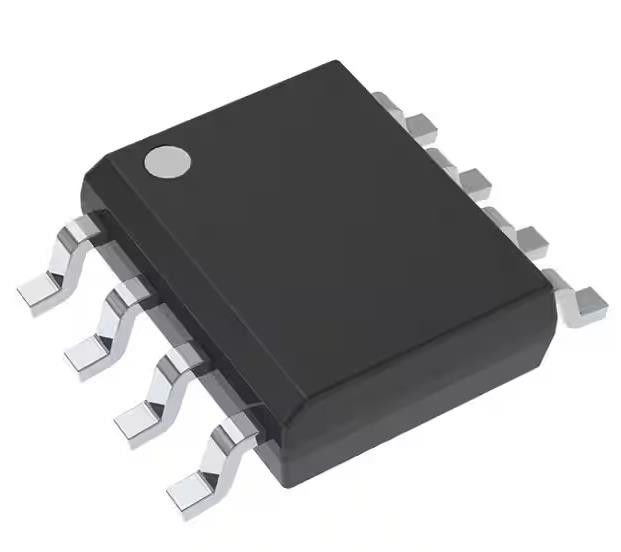

TLV5606IDR 10-Bit-Digital-Analog-Wandler 1 8-SOIC-elektronische Schaltflächenchips
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLV5606IDR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 10 | Erholungszeit: | 20 μs |
|---|---|---|---|
| Zahl von D-/Akonvertern: | 1 | Bezugsart: | Auswärtige |
| Ausgabeart: | Spannung - abgedämpft | Datenoberfläche: | SPI |
| Architektur: | String-DAC | Spannung - Versorgung, Entsprechung: | 2.7V | 3.3V, 5V |
| INL/DNL (LSB): | ±0,5, ±0,2 | Betriebstemperatur: | -40 °C bis 85 °C |
Produkt-Beschreibung
TLV5606IDR 10-Bit-Digital-Analog-Wandler 1 8-SOIC-elektronische Schaltflächenchips
SpezifikationenDie Angabe der Größenordnung ist in Anhang I zu finden.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Datenerfassung | |
| Digitale-Analog-Wandler (DAC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Anzahl der Bits | 10 |
| Anzahl der D/A-Wandler | 1 |
| Zeit der Abrechnung | 20 μs |
| Ausgabeart | Spannung - Puffer |
| Differenzielle Ausgabe | - Nein. |
| Datenoberfläche | SPI |
| Referenztyp | Auswärtige |
| Spannung - Versorgung, analog | 2.7V ~ 3.3V, 5V |
| Spannung - Versorgung, digital | 2.7V ~ 3.3V, 5V |
| INL/DNL (LSB) | ±0.5, ±0.2 |
| Architektur | String DAC |
| Betriebstemperatur | -40 °C bis 85 °C |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Lieferanten-Gerätepaket | 8-SOIC |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | Die Bezeichnung TLV5606 |
Merkmale der Die Angabe der Größenordnung ist in Anhang I zu finden.
10-Bit-Ausgangsspannung DAC
Programmierbare Absetzzeit vs. Stromverbrauch
-3 μs im schnellen Modus
-9 μs im langsamen Modus
Ultra-niedriger Stromverbrauch
-900 μW Typ im langsamen Modus bei 3 V
-2,1 mW Typ im schnellen Modus bei 3 V
Differentielle Nichtlinearität... <0,2 LSB Typ
Kompatibel mit TMS320 und SPI Serienabschlüssen
Ausgeschalteter Modus (10 nA)
Bufferter Referenzinput mit hoher Impedanz
Spannungsbereich. . . 2 Mal die Referenz-Eingangsspannung
Monotone Übertemperatur
Erhältlich im MSOP-Paket
Anwendungen Die Angabe der Größenordnung ist in Anhang I zu finden.
Digitale Servo-Steuerungsschleifen
Digitale Offset und Gewinnanpassung
Industrieprozesssteuerung
Maschinen- und Bewegungssteuergeräte
Massenspeicher
Umwelt- und Exportklassifizierungen vonDie Angabe der Größenordnung ist in Anhang I zu finden.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
