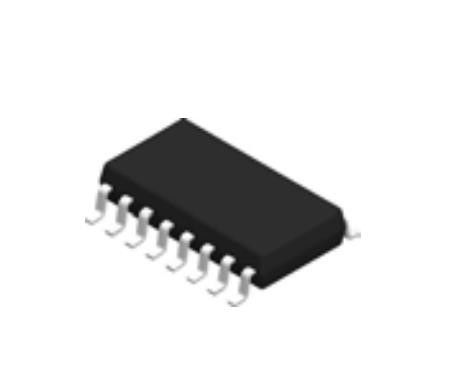

CD4094BF Shift-elektronische IC-ChipsRegister 1 Element 8 Bit 16-CDIP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD4094BF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Logik-Typ: | Schieberegister | Ausgabeart: | Tristate |
|---|---|---|---|
| Anzahl der Elemente: | 1 | Anzahl der Bits pro Element: | 8 |
| Funktion: | Zu entsprechen Serie | Spannung - Versorgung: | 3V ~ 18V |
| Betriebstemperatur: | -55 °C ~ 125 °C (TA) | Typ der Montage: | Durchs Loch |
Produkt-Beschreibung
CD4094BF Shift-elektronische IC-ChipsRegister 1 Element 8 Bit 16-CDIP
Spezifikationen CD4094BF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Schichtregister | |
| Mfr | Texas Instruments |
| Reihe | 4000B |
| Paket | Schlauch |
| Logik-Typ | Schichtregister |
| Ausgabeart | Drei-Staaten |
| Anzahl der Elemente | 1 |
| Anzahl der Bits pro Element | 8 |
| Funktion | Serielle bis Parallele |
| Spannung - Versorgung | 3V bis 18V |
| Betriebstemperatur | -55°C bis 125°C (TA) |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | 16-CDIP (0,300", 7,62 mm) |
| Lieferanten-Gerätepaket | 16-CDIP |
Merkmale der CD4094BF
* Parallele Ausgänge mit 3 Zuständen für die Verbindung mit einem gemeinsamen Bus
* Getrennte serielle Ausgänge, die sowohl mit positiven als auch mit negativen Zeitkanten synchron sind
* Betrieb mit mittlerer Geschwindigkeit -- 5 MHz bei 10 V (typisch)
* Standardisierte, symmetrische Ausgangsmerkmale
* 100% auf Ruhezustand bei 20 V geprüft
* Maximaler Eingangsstrom von 1 pA bei 18 V über den gesamten Packungstemperaturbereich; 100 nA bei 18 V und 25°C
* Geräuschgrenze (ganz Paket-Temperaturbereich):ivat Vogs5at Vo -152Vat VDD= 10 Vm
* 5V, 10V und 15V Parameterwerte
* Erfüllt alle Anforderungen der JEDEC TentativeStandard Nr.138"Standardspezifikationen für die Beschreibung von"CMOS-Geräten der Baureihe B"
Anwendungen CD4094BF
Die "107" enthält zwei unabhängige J-K-Flip-Flops mit individuellem J-K, Uhr und direkten klaren Eingängen.
Umwelt- und Exportklassifizierungen vonCD4094BF
| ZEITEN | Beschreibung |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
