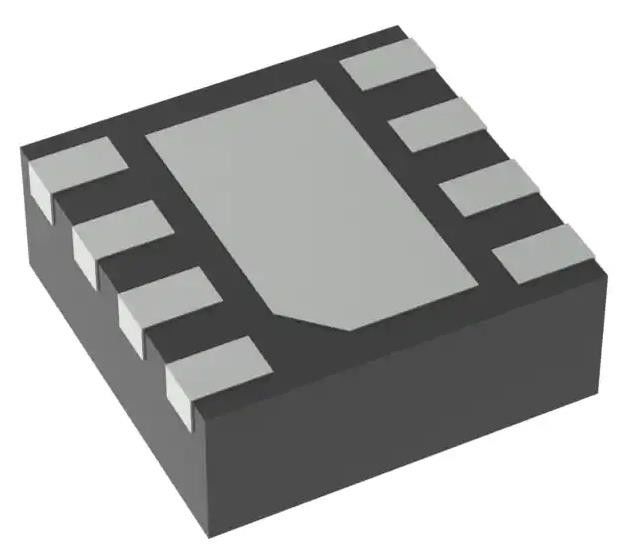

DRV8838DSGR Motor Elektronische IC-Chips Treiber NMOS Einschalten/Ausschalten 8-WSON (2x2)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DRV8838DSGR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Bewegungsart - Wechselstrom, DC: | Gebürstetes DC | Funktion: | Fahrer - völlig integriert, Steuerung und Leistungsstufe |
|---|---|---|---|
| Ausgabekonfiguration: | Halbbrücke (2) | Schnittstelle: | Einschalten/Ausschalten |
| Technologie: | NMOS | Anwendungen: | DC-Motoren, allgemeine Verwendung, Solenoide |
| Strom - Ausgang: | 1.8A | Spannung - Versorgung: | 1.8V ~ 7V |
| Spannung - Last: | 0V | 11V | Betriebstemperatur: | -40°C | 150°C (TJ) |
Produkt-Beschreibung
DRV8838DSGR Motor Elektronische IC-Chips Treiber NMOS Einschalten/Ausschalten 8-WSON (2x2)
Spezifikationen Die Ausrüstung wird von der Kommission erstellt.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Fahrer, Steuerungskräfte | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ des Motors - Schrittfahrzeug | - |
| Motortyp - Wechselstrom, Gleichstrom | Brushed DC |
| Funktion | Fahrer - voll integriert, Steuer- und Leistungsstufe |
| Ausgabekonfiguration | Halbbrücke (2) |
| Schnittstelle | Einschalten/Ausschalten |
| Technologie | NMOS |
| Schrittlösung | - |
| Anwendungen | DC-Motoren, allgemeine Verwendung, Solenoide |
| Strom - Ausgang | 1.8A |
| Spannung - Versorgung | 1.8V ~ 7V |
| Spannung - Last | 0V ~ 11V |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-WFDFN Exposed Pad |
| Lieferanten-Gerätepaket | 8-WSON (2x2) |
| Basisproduktnummer | DRV8838 |
Merkmale der Die Ausrüstung wird von der Kommission erstellt.
• H-Bridge-Motorfahrer
️ Antrieb eines Gleichstrommotors oder anderer Last
- Niedriges MOSFET-Ansprechwiderstand: HS + LS 280 mΩ
• 1,8-A Höchstantrieb
• getrennte Motor- und Logikversorgungspins:
¢ Motor VM: 0 bis 11 V
Logische VCC: 1,8 bis 7 V
• PWM- oder PH-EN-Schnittstelle
¢ DRV8837: PWM, IN1 und
DRV8838: PH und EN
• Schlafmodus mit geringer Leistung mit maximalem Schlafstrom von 120 nA
¢ nSLEEP-Stift
• Kleines Paket und Fußabdruck
8 Pins WSON mit Thermal Pad
️ 2,0 × 2,0 mm
• Schutzmaßnahmen
VCC-Unterspannungssperre (UVLO)
Überstromschutz (OCP)
️ Thermische Abschaltung (TSD)
Anwendungen Die Ausrüstung wird von der Kommission erstellt.
• Kameras
• DSLR-Objektive
• Konsumgüter
• Spielzeug
• Robotik
• Medizinische Geräte
Umwelt- und Exportklassifizierungen vonDie Ausrüstung wird von der Kommission erstellt.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
