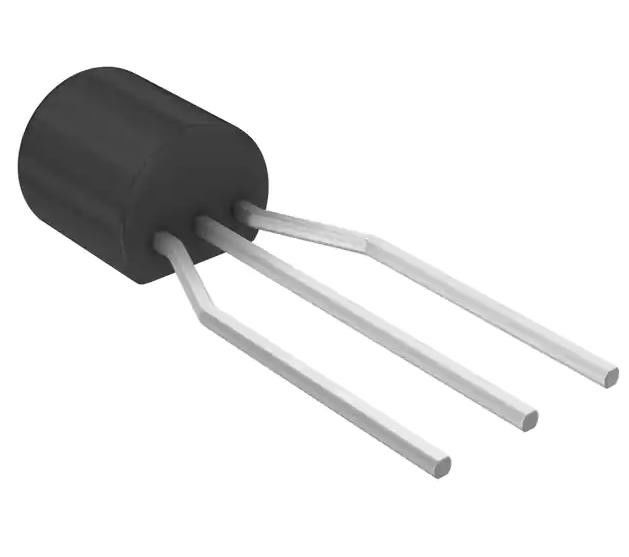

UA78L08ACLPR Linear Spannungsregler IC Positiv fest 1 Ausgang 100mA TO-92-3
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Die in Absatz 1 genannten Angaben sind zu beachten. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 23V | Spannung - Ausgang (Min/Fest): | 8V |
| Spannungsausfall (maximal): | 1.7V @ 40mA | Strom - Ausgang: | 100 mA |
| PSRR: | 46 dB (120 Hz) | Schutzmerkmale: | Überströmung, Übertemperatur, Umkehrpolarität, Kurzschluss |
| Markieren: | Die in Absatz 1 genannten Angaben sind zu beachten.,Einheitliche Regelung für den linearen Spannungsregler UA78L08ACLPR,Positiver linearer Festspannungsregler IC |
||
Produkt-Beschreibung
UA78L08ACLPR Linear Spannungsregler IC Positiv fest 1 Ausgang 100mA TO-92-3
Spezifikationen Die in Absatz 1 genannten Angaben sind zu beachten.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 23 V |
| Spannung - Ausgang (Min/Fest) | 8V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 1.7V @ 40mA |
| Strom - Ausgang | 100 mA |
| PSRR | 46 dB (120 Hz) |
| Steuerungsmerkmale | - |
| Schutzmerkmale | Überströmung, Übertemperatur, Umkehrpolarität, Kurzschluss |
| Betriebstemperatur | 0°C bis 125°C |
| Typ der Montage | Durchs Loch |
| Packung / Gehäuse | TO-226-3, TO-92-3 (TO-226AA) geformte Leitungen |
| Lieferanten-Gerätepaket | TO-92-3 |
| Basisproduktnummer | Einheit für die Bereitstellung von Daten |
Merkmale derDie in Absatz 1 genannten Angaben sind zu beachten.
• Eingangsspannungsbereich (VI): 4,75 V bis 35 V
• Ausgangsspannungsbereich:
- 2,6 V bis 15 V (für ältere Chips)
- 3,3 V bis 15 V (für neue Chips)
• Ausgangsstrom: bis zu 100 mA
• Ruhestrom IQ: 3,8 mA
• Eingebettete Kurzschluss-Strombegrenzung und thermischer Schutz
• Stabil ohne äußere Komponenten
• Unterstützter Temperaturbereich:
¢ Verbliebene Chip-C- und AC-Versionen: 0°C bis +125°C
40 °C bis + 125 °C
Neuer Splitter: von 40°C bis +125°C
• Pakete:
️ 8-Stift, 4,9 mm × 3,91 mm SOIC
️ 3-Stift, 4,3 mm × 4,3 mm TO-92
️ 3-Pin, 4,5 mm × 2,5 mm SOT-89
Einführung vonDie in Absatz 1 genannten Angaben sind zu beachten.
• Motorantriebe
• Geräte
• Gebäudeautomation
• Strömungssender
• Fabrikautomation und -steuerung
Umwelt- und Exportklassifizierungenvon Die in Absatz 1 genannten Angaben sind zu beachten.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
