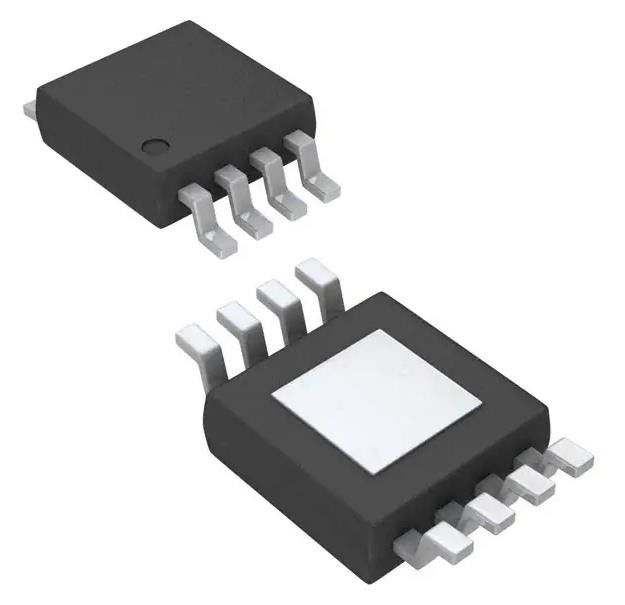

TPS7A4901DGNR Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 150mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS7A4901DGNR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 35V |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 1.194V | Spannung - Ausgang (maximal): | 33V |
| Spannungsausfall (maximal): | 0.6V @ 150mA | Strom - Ausgang: | 150 MA |
| Strom - Stillstand (Iq): | 100 µA | Strom - Versorgung (maximal): | µA 800 |
| PSRR: | 72 dB (120 Hz) | 72 dB (120 Hz): | Über Strom über Temperatur, unter Spannungs-Aussperrung (UVLO) |
| Markieren: | TPS7A4901DGNR,TPS7A4901DGNR Lineare Spannungsregler IC,150mA Linearspannungsregler IC |
||
Produkt-Beschreibung
TPS7A4901DGNR Lineare Spannungsregler IC Positiv einstellbar 1 Ausgang 150mA
Spezifikationen TPS7A4901DGNR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 35 V |
| Spannung - Ausgang (Min/Fest) | 1.194V |
| Spannung - Ausgang (maximal) | 33 V |
| Spannungsausfall (maximal) | 0.6V @ 150mA |
| Strom - Ausgang | 150 mA |
| Strom - Stillstand (Iq) | 100 μA |
| Strom - Versorgung (maximal) | 800 μA |
| PSRR | 72 dB (120 Hz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überstrom, übertemperatur, unterspannung (UVLO) |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-TSSOP, 8-MSOP (0,118", 3,00 mm Breite) Exposed Pad |
| Lieferanten-Gerätepaket | 8-HVSSOP |
| Basisproduktnummer | TPS7A4901 |
Merkmale derTPS7A4901DGNR
* Eingangsspannungsbereich: 3 V bis 36 V
* Lärm:
- 12,7 VRms (20 Hz bis 20 kHz)
- 15,4 VRms (10 Hz bis 100 kHz)
* Stromversorgung Ripple Ablehnung:
- 72 dB (120 Hz)
- 52 dB (10 Hz bis 400 kHz)
* Verstellbarer Ausgang: 1,194 V bis 33 V
* Ausgangsstrom: 150 mA
* Ausfallspannung: 260 mV bei 100 mA
* Stabil bei Keramikkondensatoren 2 2,2 uF
* CMOS Logik-Level-kompatibel Aktivieren Pin
* Feststrombegrenzung und thermische Abschaltung
* Pakete: 8-Pin HVSSOP PowerPADTM und 3-mm x 3-mm VSON
* Betriebstemperaturbereich: -40°C bis 125°C
Einführung vonTPS7A4901DGNR
* Versorgungsschienen für Op-Verstärker, DACs, ADCs und andere hochpräzise Analogkreisläufe
* Audio
* Nach der Regulierung des Gleichspannungsumrichter und der Ripplefilterung
* Prüfung und Messung
* Rx, Tx und PA-Schaltkreise
* Industrielle Geräte
* Basisstationen und Telekommunikationsinfrastruktur
Umwelt- und Exportklassifizierungenvon TPS7A4901DGNR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
