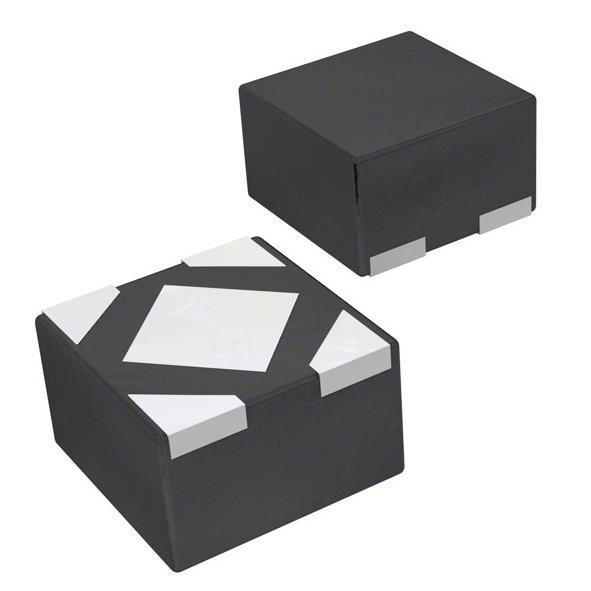

NCP145AMX120TCG Linearspannungsregler IC 1 Ausgang 500mA 4-XDFN (1.2x1.2)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | NCP145AMX120TCG |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Ausgabeart: | Festgestellt | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 5.5V | Spannung - Ausgang (Min/Fest): | 1.2V |
| Spannungsausfall (maximal): | 0.25V @ 500mA | Strom - Ausgang: | 500 mA |
| Strom - Versorgung (maximal): | µA 110 | PSRR: | 70 dB (1 kHz) |
Produkt-Beschreibung
NCP145AMX120TCG Linearspannungsregler IC 1 Ausgang 500mA 4-XDFN (1.2x1.2)
Spezifikationen NCP145AMX120TCG
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 1.2V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.25V @ 500mA |
| Strom - Ausgang | 500 mA |
| Strom - Versorgung (maximal) | 110 μA |
| PSRR | 70 dB (1 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur |
| Betriebstemperatur | -40 °C bis 85 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 4-XDFN exponiertes Pad |
| Lieferanten-Gerätepaket | 4-XDFN (1.2x1.2) |
| Basisproduktnummer | NCP145 |
Merkmale der NCP145AMX120TCG
• Eingangsspannungsbereich: 1,0 V bis 5,5 V
• Bias Spannungsbereich: 2,4 V bis 5,5 V
• Festspannungsvarianten verfügbar
• Ausgangsspannungsbereich: 1,0 V bis 1,8 V (fest)
• ±1,5% Genauigkeit bei Temperatur, 0,5% VOUT @ 25°C
• Ultraniedriges Ausfall: typisch 140 mV bei 500 mA
• sehr geringer Bias-Eingangsstrom von Typ 80 A
• Sehr geringer Bias-Eingangsstrom im Deaktivierungsmodus: Typ 0,5 A
• Logische Ebene ermöglicht Eingabe für die ON/OFF-Steuerung
• Ausgabe Aktive Entladung Option verfügbar
• Stabil mit einem 2,2 F Keramikkondensator
• Erhältlich in XDFN4 − 1,2 mm x 1,2 mm x 0,4 mm Verpackung
• Diese Geräte sind Pb-frei, Halogen-frei/BFR-frei und RoHS-konform
Anwendungen NCP145AMX120TCG
• Batteriebetriebene Ausrüstung
• Smartphones und Tablets
• Kameras, DVR, STB und Camcorder
Umwelt undExportklassifizierungen von NCP145AMX120TCG
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
