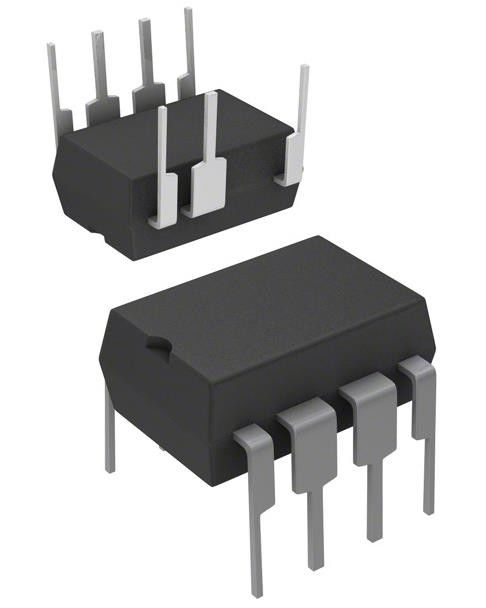

TNY267PN Ic Chips Converter Offline Flyback Topologie 132 kHz 8-PDIP-B
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TNY267PN |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Interne Schalter: | - Ja, das ist es. | Spannung - Ausfall: | 700V |
|---|---|---|---|
| Topologie: | Rücklauf | Arbeitszyklus: | 65% |
| Frequenz - Wechseln: | 132kHz | Leistung (Watt): | 19 W |
| Fehlersicherung: | Strombegrenzung, offene Schleife, Übertemperatur, Kurzschluss | Steuerungsmerkmale: | Die |
| Markieren: | TNY267PN IC-Chips,mit einer Breite von nicht mehr als 15 mm |
||
Produkt-Beschreibung
TNY267PN Konverter Offline Flyback Topologie 132 kHz 8-PDIP-B
Spezifikationen TNY267PN
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| AC-DC-Wandler, Offline-Schalter | |
| Mfr | Leistungsintegrationen |
| Reihe | Einheit für die Bereitstellung von Daten |
| Paket | Schlauch |
| Produktstatus | Nicht für neue Designs |
| Ausgangsisolation | Isoliert |
| Interner Schalter | - Ja, das ist es. |
| Spannung - Ausfall | 700 V |
| Topologie | Zurückfliegen |
| Spannung - Versorgung (Vcc/Vdd) | - |
| Zyklus der Arbeitszeit | 65% |
| Frequenz - Wechseln | 132 kHz |
| Leistung (Watt) | 19 W |
| Fehlersicherung | Strombegrenzung, offene Schleife, Übertemperatur, Kurzschluss |
| Steuerungsmerkmale | Die |
| Betriebstemperatur | -40 °C bis 150 °C (TJ) |
| Packung / Gehäuse | 8 DIP (0,300", 7,62 mm), 7 Leads |
| Lieferanten-Gerätepaket | 8-PDIP-B |
| Typ der Montage | Durchs Loch |
| Basisproduktnummer | TNY267 |
Merkmale derTNY267PN
* Frequenzgeräusche reduzieren EMI drastisch (~10 dB)
* 132 kHz-Betrieb reduziert die Transformatorgröße
AnwendungenTNY267PN
Der TinySwitch-II integriert ein 700-Volt-MOSFET, einen Oszillator, eine Hochspannungsschaltrektorquelle, einen Stromgrenzwert und einen thermischen Abschaltkreis in ein monolithisches Gerät.
Umwelt- und Exportklassifizierungen vonTNY267PN
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
